Installationskabel

Installationskablar – välj rätt kabel för dina behov

När det gäller elektriska installationer är det avgörande att välja rätt installationskabel för att säkerställa både säkerhet och funktionalitet. Oavsett om du arbetar med ett professionellt projekt eller ett hemmafixarjobb, finns det en mängd olika installationskablar att välja mellan – och det är viktigt att förstå skillnaderna för att göra det bästa valet.

På HORNBACH hittar du ett brett utbud av installationskablar för både inomhus- och utomhusbruk, anpassade för olika typer av elinstallationer. Här går vi igenom de viktigaste faktorerna att tänka på vid val av kabel och vad som skiljer de olika kablarna åt.

Ojordad eller jordad kabel?

När du väljer installationskabel är en viktig att veta om kabeln ska vara jordad eller ojordad. Skillnaden mellan de två handlar om säkerhet och hur elektriska fel hanteras.

• Jordad kabel: Har en extra ledare, kallad jordledare, som är ansluten till jord (marken). Denna ledare fungerar som en säkerhetsåtgärd vid elektriska fel, eftersom den leder bort eventuell överskottsström eller kortslutning till marken, vilket förhindrar att spänning uppstår på kabelns yta. Jordade kablar används i installationer där säkerheten är extra viktig, till exempel i hushåll, offentliga byggnader och industriella miljöer där människor kan komma i kontakt med elektriska system.
• Ojordad kabel: Har däremot ingen separat jordledare. Dessa kablar används vanligtvis i enklare installationer där det inte finns lika stor risk för elektriska stötar, eller där andra säkerhetsåtgärder vidtas för att förhindra farliga situationer. Ojordade kablar används ofta för apparater som inte är i direkt kontakt med människor, som vissa elektriska verktyg eller apparater.

Att välja rätt typ av kabel – jordad eller ojordad – beror på installationens krav och säkerhetsstandarder. Generellt gäller att i miljöer där det finns risk för elektriska stötar eller där säkerheten är en hög prioritet, bör alltid jordade kablar användas.

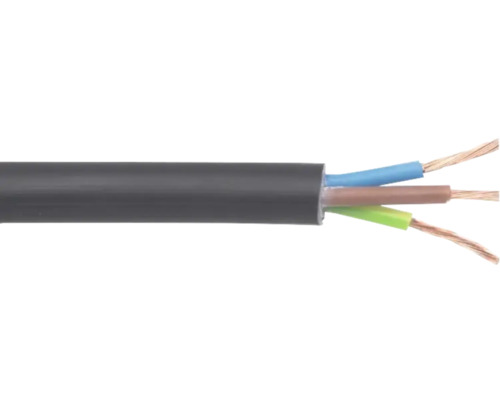

Färger på installationskablar och deras betydelse

Inom elinstallationer används färger på ledarna för att tydligt kunna särskilja deras funktion. Genom att följa standarden för färgkodning säkerställs både funktionalitet och säkerhet. Här är de vanligaste färgerna och vad de representerar:

1. Fasledare (L) Färg: Brun, svart eller grå.

Fasledaren leder den elektriska strömmen från elnätet till de elektriska apparaterna. Den bär strömmen i en installation och kan vara en eller flera, beroende på systemet. I äldre installationer kan den ibland vara röd, men enligt den moderna standarden används brun, svart eller grå för att markera fasledaren.

2. Tändtråd (eventuellt även kallad styrtråd) Färg: Svart eller brun

Tändtråd eller styrtråd används ofta i system där en elektrisk apparat ska styras, exempelvis i en brytare eller en dimmer. Färgen varierar men är oftast samma som fasledarens, vilket kan vara brun eller svart. Tändtråden styr när en apparat ska aktiveras eller stängas av och används ofta för att ge en signal till en annan komponent.

3. Neutralledare (N) Färg: Blå

Neutralledaren bär bort strömmen som återvänder från apparaten till elnätet, vilket skapar en sluten krets. Neutralledaren ska vara blå i installationskablar för att enkelt kunna särskiljas från fasledaren. Det är viktigt att den inte blandas ihop med fasledaren, eftersom den inte bär någon spänning vid normal drift.

4. Skyddsledare (PE – Protective Earth) Färg: Grön/gul (eller en kombination av båda)

Skyddsledaren används för att förhindra elektriska stötar och leder bort eventuell överskottsström från elektriska apparater eller installationer som kan komma i kontakt med människor eller andra ledande ytor. Färgen på skyddsledaren är grön och gul, vilket är standard enligt elsäkerhetsföreskrifterna. Den är ansluten till jord, och säkerställer att eventuella felströmmar får en säker väg till marken.

5. Signalledare. Färg: Ljusblå, vit, röd, grön eller svart (kan variera beroende på systemet)

Signalledare används för att överföra styrsignaler eller data i ett elsystem. Färgerna på signalledarna kan variera beroende på specifikationerna för det aktuella systemet. Vanliga färger är ljusblå, vit, röd, grön eller svart, och syftet är att kunna särskilja signalledarna från övriga ledare i installationen.

Att använda rätt färgkodning på ledarna är avgörande för säkerheten vid elektriska installationer. Det hjälper till att identifiera ledarna vid installation, felsökning eller reparation, och säkerställer att kablarna används på rätt sätt. Här är en snabb översikt av de vanligaste färgerna och deras betydelse:

Vad skiljer olika installationskablar åt?

Installationskablar kan variera i flera avseenden, och att förstå dessa skillnader gör det lättare att välja rätt kabel för ditt projekt. Här är några av de viktigaste faktorerna att ta hänsyn till:

1. Kabeltyp – flexibel eller styv?

En av de största skillnaderna mellan olika installationskablar är flexibiliteten. Kablar som Aceflex Pure RV-K och EXQ Light är flertrådiga och flexibla, vilket gör dem lämpliga för installationer som kräver att kabeln böjs eller dras genom trånga utrymmen. Om du däremot behöver en mer robust kabel för fasta installationer, som till exempel i apparatskåp eller i väggar, kan H07V-R eller N1XV-U/R vara mer lämpliga alternativ.

2. Användningsområde – inomhus eller utomhus?

Olika installationskablar är anpassade för olika miljöer. Kablar som EXLQ och EXQ Pure är särskilt designade för utomhusbruk och kan motstå väderpåverkan och fukt. Andra kablar, som FQ-Pure, är främst för inomhusbruk och ger en säker och effektiv lösning i torra och kontrollerade miljöer.

3. Halogenfri eller inte?

Många kablar är halogenfria, vilket innebär att de inte avger giftiga gaser vid brand. Detta gör dem till ett säkrare val i känsliga miljöer som skolor, sjukhus eller offentliga byggnader. Kablar som Aceflex Pure RV-K och FQ-Pure är exempel på halogenfria alternativ som minskar risken vid en brand.

4. Strömtålighet och ledartvärsnitt

Kablar skiljer sig också åt i fråga om strömtålighet, vilket beror på ledartvärsnittet – det vill säga den totala ytan av ledarna i kabeln. Ju större ledartvärsnitt, desto högre strömstyrka kan kabeln hantera. Till exempel kan N1XV-U/R och EXQJ vara bättre val för installationer där högre strömstyrka krävs, medan mindre kabeldimensioner som H07V-R fungerar bra för belysning eller mindre apparater.

Utforska vårt sortiment av installationskablar

Hos HORNBACH hittar du installationskablar för alla behov – både för professionella elektriker och hemmafixare. Oavsett om du behöver en flexibel kabel för trånga utrymmen, en robust kabel för fasta installationer, eller en kabellösning för utomhusbruk, har vi produkterna som passar just ditt projekt.

Här kan du hitta våra olika kablar och läsa mer om varje produktkategori:

Aceflex Pure RV-K | EQLQ Tube Pure | EXLQ | EXQ Light | FQ-Pure | FK (H07V-R) | EXQJ | EKRK (Kulo) | EXQ Pure | N1XV-U/R

Välj den kabel som bäst passar dina behov och se till att din installation blir både säker och effektiv!
