Att bygga en dubbelgrind kräver noggrann planering, men med rätt mått och en tydlig arbetsordning får du en stabil och hållbar konstruktion. Börja med att mäta öppningen mellan stolparna och planera grindens höjd, bredd och markfrigång. Kontrollera också att stolparna står stadigt och i lod. Välj virke och beslag som är anpassade för utomhusbruk, och ytbehandla alla delar – även ändträ och kapade ytor – för att skydda grinden mot fukt. Under bygget är det viktigt att kontrollera vinklar och diagonalmått, så att grindsektionerna blir raka och kan öppnas och stängas utan att kärva.
30,75 kr*/ m(110,70 kr*/ st)
16,45 kr*/ m(59,22 kr*/ st)
82,95 kr*/ st(33,18 kr*/ m)
69,00 kr*/ Paket(117,75 kr*/ kg)
449,00 kr*/ st(179,60 kr*/ l)
170,00 kr*/ Paket(85,00 kr*/ st)
35,00 kr*/ st
129,00 kr*/ st
| Kaplista |
|---|
| Regel 45x95 (A) 4 st x 1025mm (lodräta sidoramar 2 st per sektion) (B) 6 st x 830mm (vågräta mellan sidoramar 3 st per sektion) |
| Regel 45x45 (C) 2 st x 415mm (lodrät mittregel nedtill) (D) 2 st x 250mm (lodrät mittregel upptill) (E) 8 st x 466mm (till kryss) |
| Rundstav 25mm (F) 20 st x 460mm |

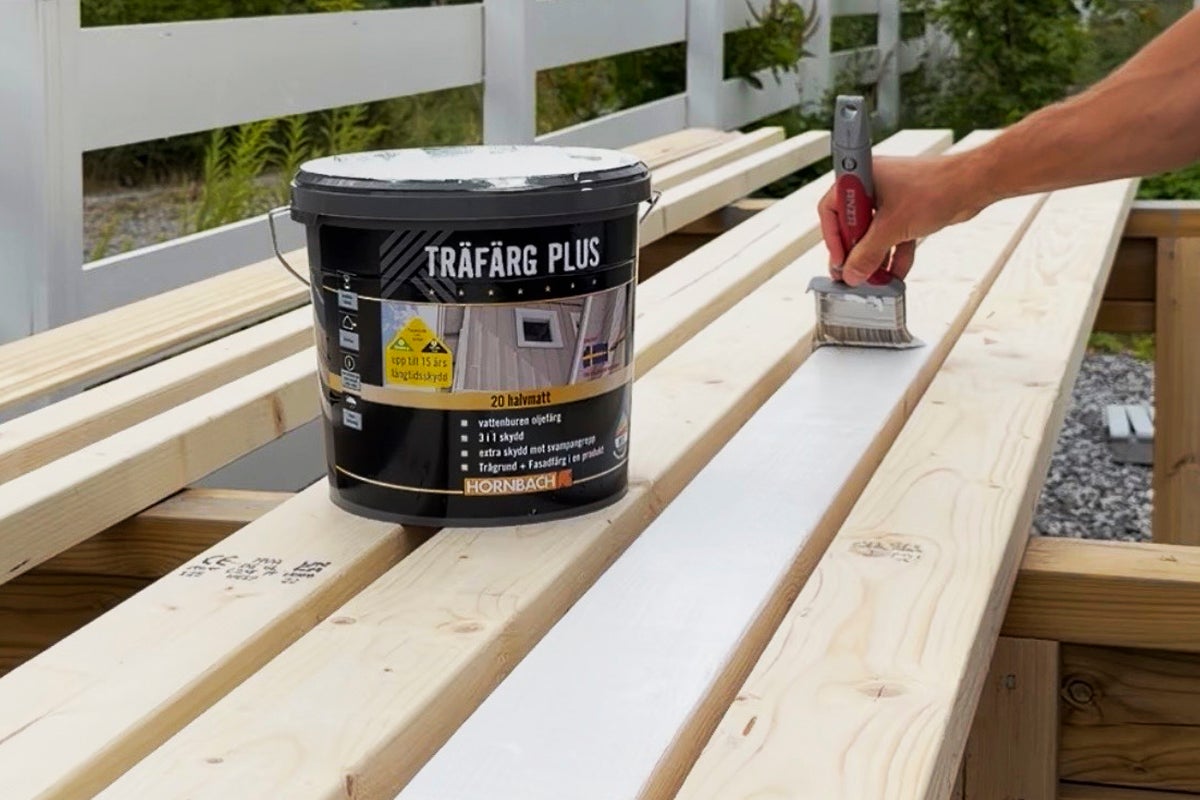

Kapa och grundmåla virket
Kapa allt virke enligt måtten i kaplistan eller efter de mått du har anpassat till din grind. Måla därefter alla delar med ett lager
Du kan även måla virket före kapningen. Tänk då på att måla alla nysågade ändar efteråt. Var extra noggrann med ändträet, eftersom det lättare tar upp fukt.
Låt färgen torka enligt anvisningarna på förpackningen innan du fortsätter med monteringen.
HORNBACH Träfärg Plus
HORNBACH Träfärg Plus fungerar både som grundfärg och täckfärg. Det innebär att du kan använda samma färg genom hela målningen och slipper köpa separata produkter för grundning och slutstrykning.
Applicera färgen enligt anvisningarna på förpackningen och kontrollera att samtliga ytor, kanter och kapade ändar är ordentligt täckta. Två strykningar kan ge ett jämnt och täckande resultat, beroende på underlag och kulör.
Mät och kapa reglarna

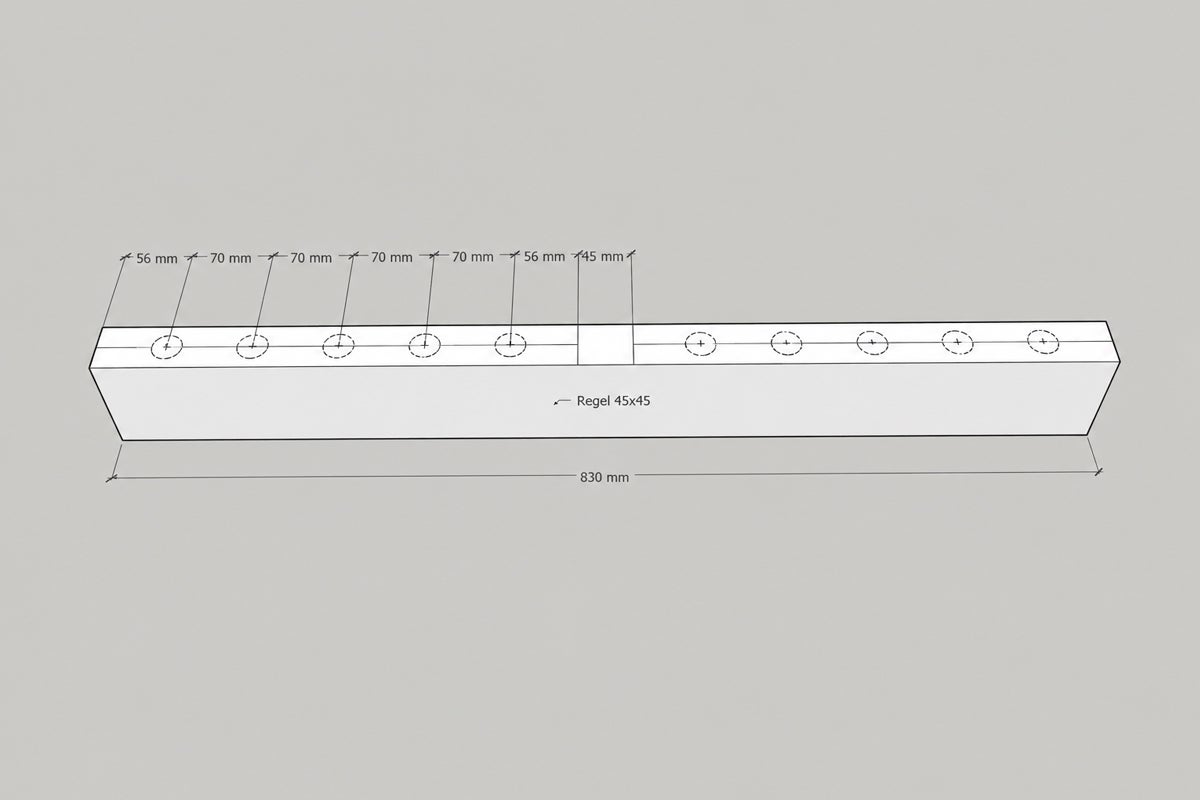

Lägg fram fyra reglar (B) i dimensionen 45×95mm och längden 830mm. Kontrollera först att alla fyra är exakt lika långa.

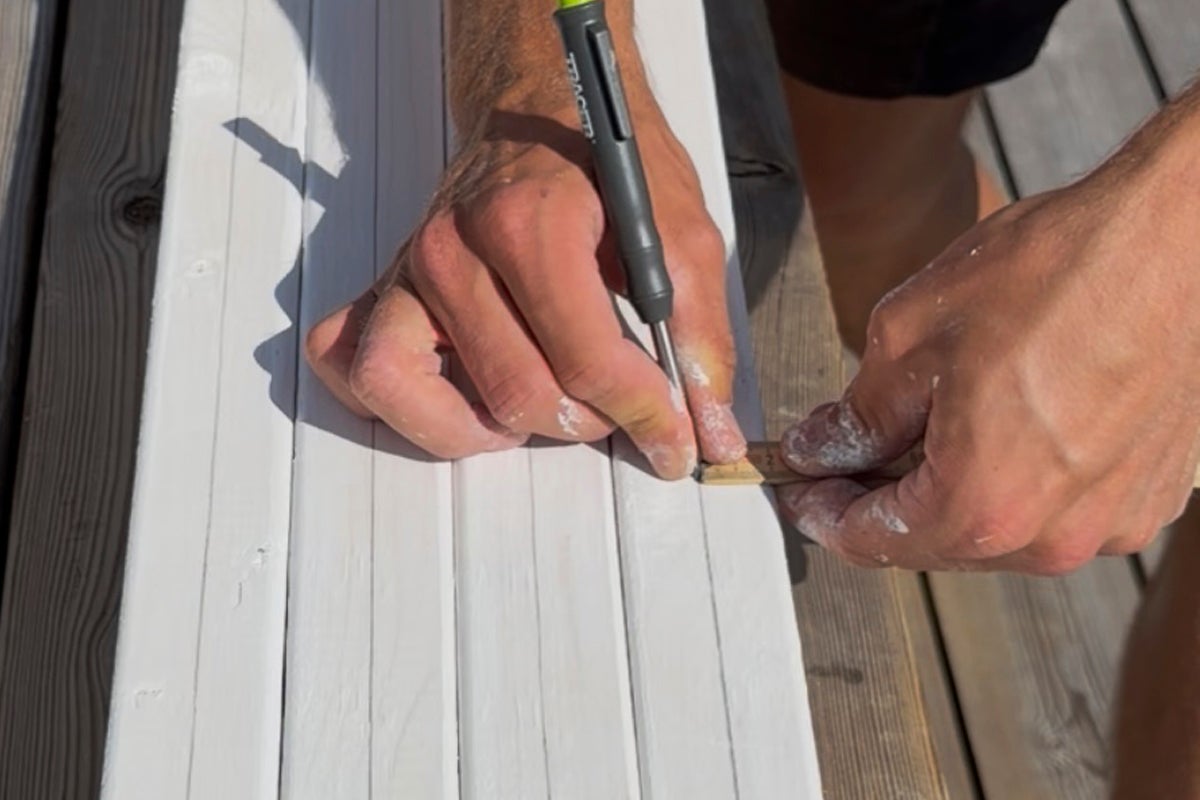

Markera regelns mittlinje på 45mm-sidan. Mittlinjen ligger 22,5mm från kanten.

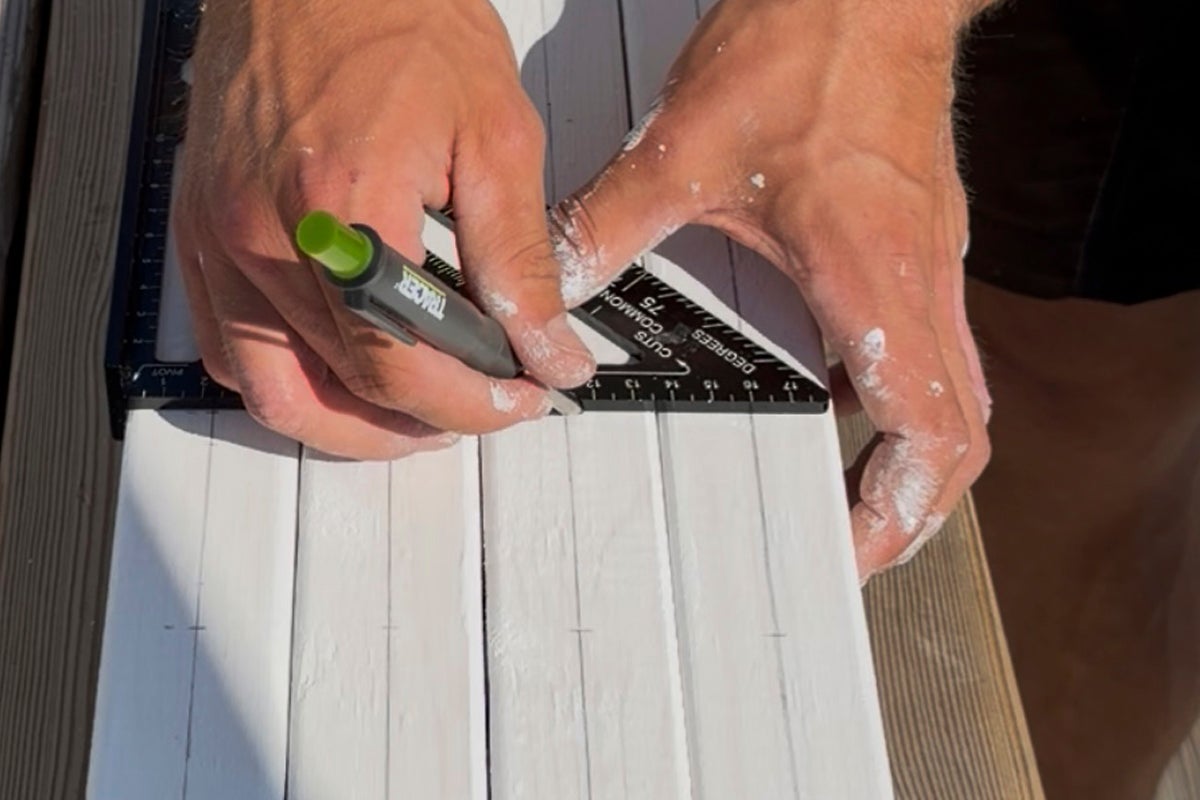

Mät sedan ut rundstavarnas placering på en av reglarna. Markera även var den lodräta mittregeln (C) i dimensionen 45×45mm ska placeras.

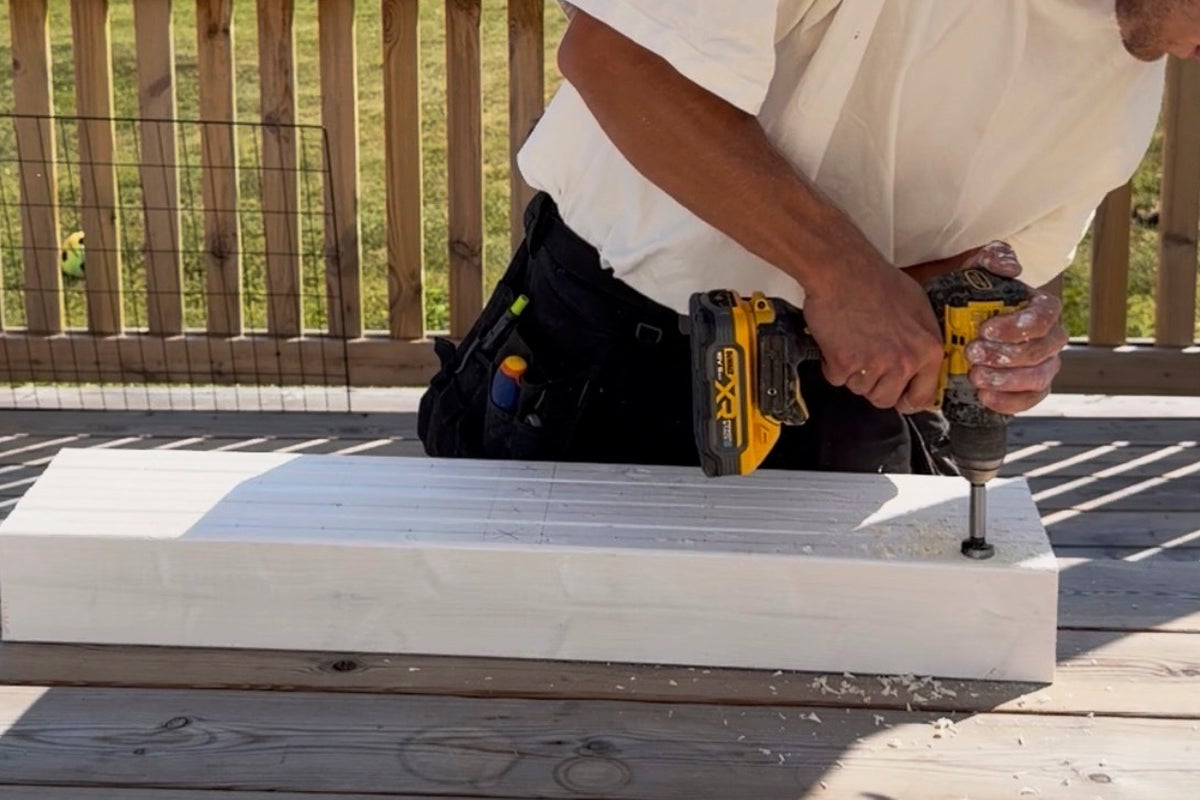

Borra hålen och montera rundstavarna
Montera den övre regeln
Ta den andra regeln (B) som ska sitta ovanpå rundstavarna. Applicera trälim i samtliga hål och trä regeln över rundstavarna.
Arbeta dig försiktigt från ena sidan till den andra. Använd vid behov en gummiklubba och slå jämnt över regeln så att rundstavarna går in i hålen utan att konstruktionen hamnar snett.

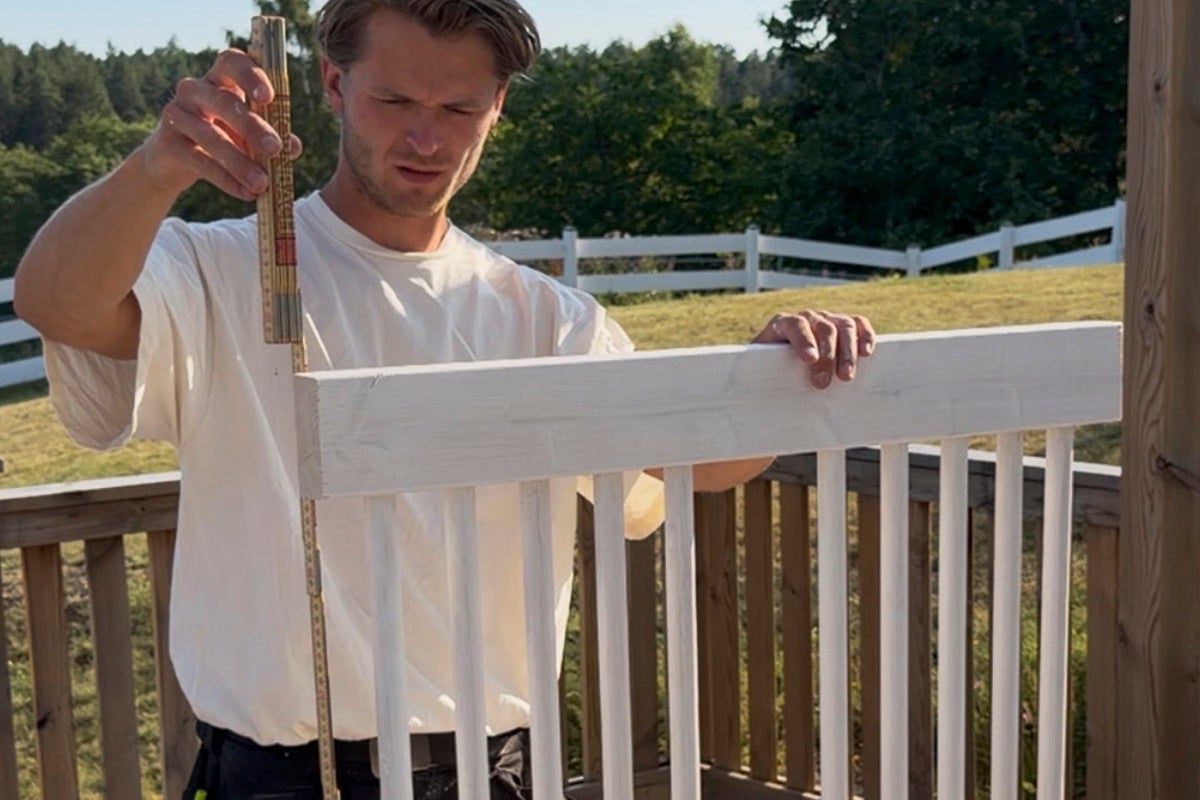

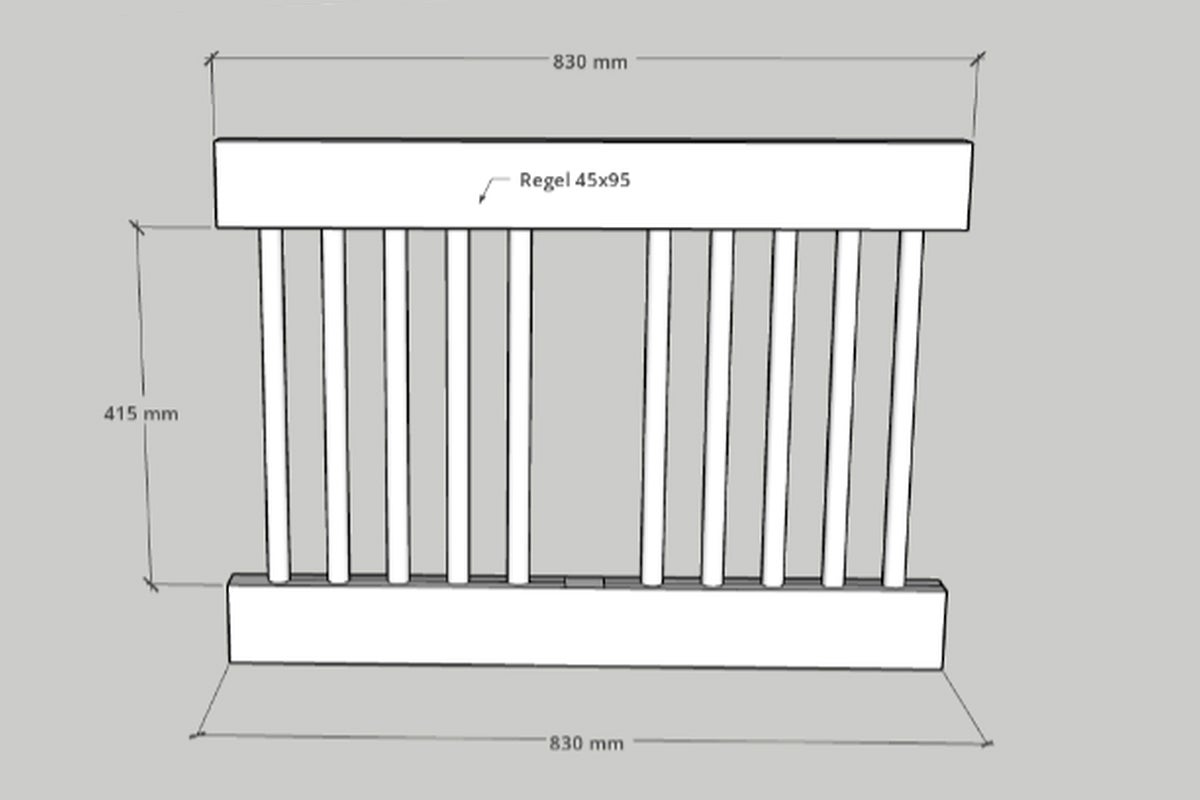

Kontrollera att avståndet mellan de två reglarna är 415mm vid båda ytterkanterna.
Upprepa samma arbetsmoment för grindens andra sektion.

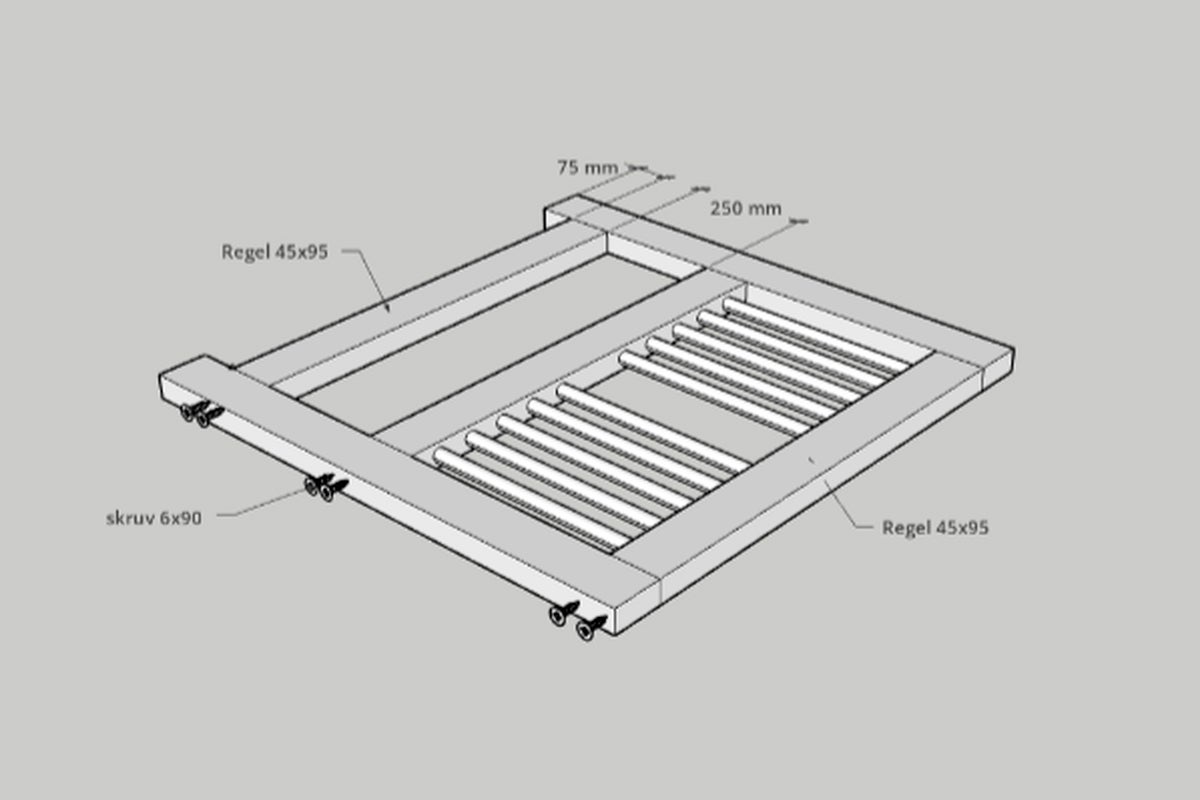

Montera sidoramarna
Placera sidoramarna (A) i dimensionen 45×95mm mot de liggande reglarna.
Förborra för

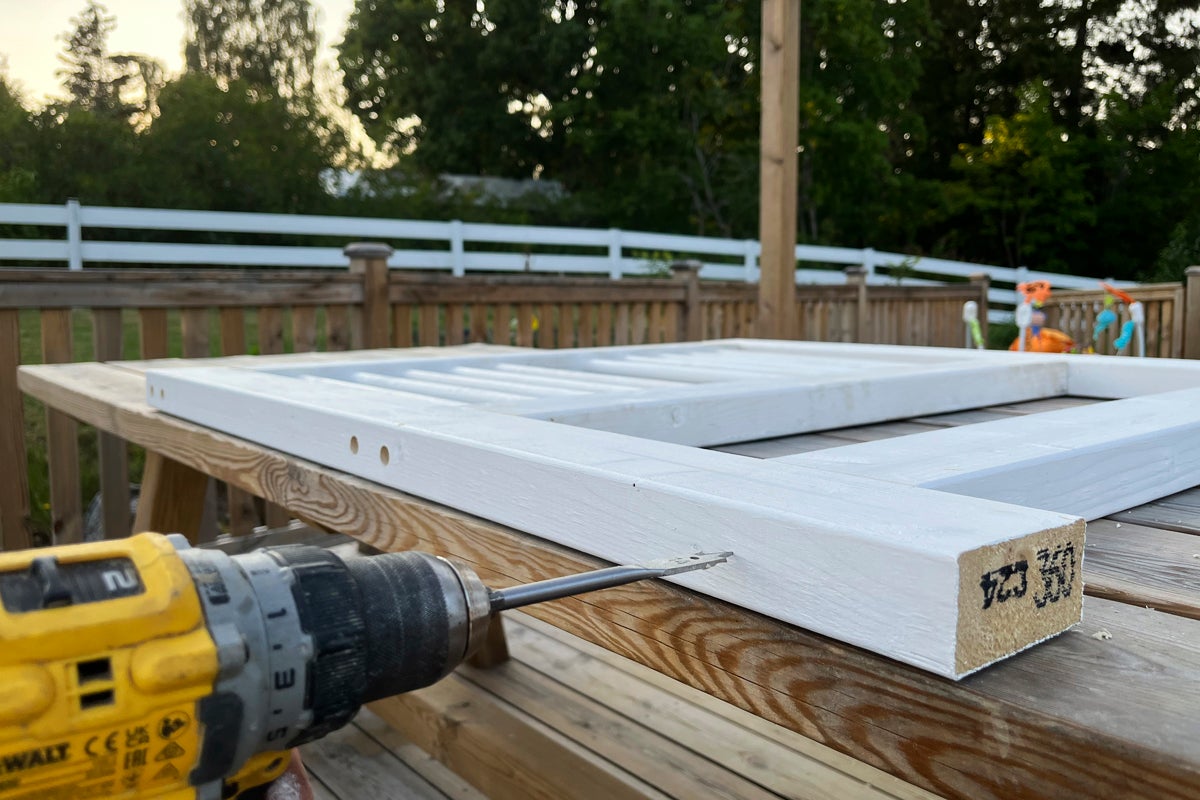

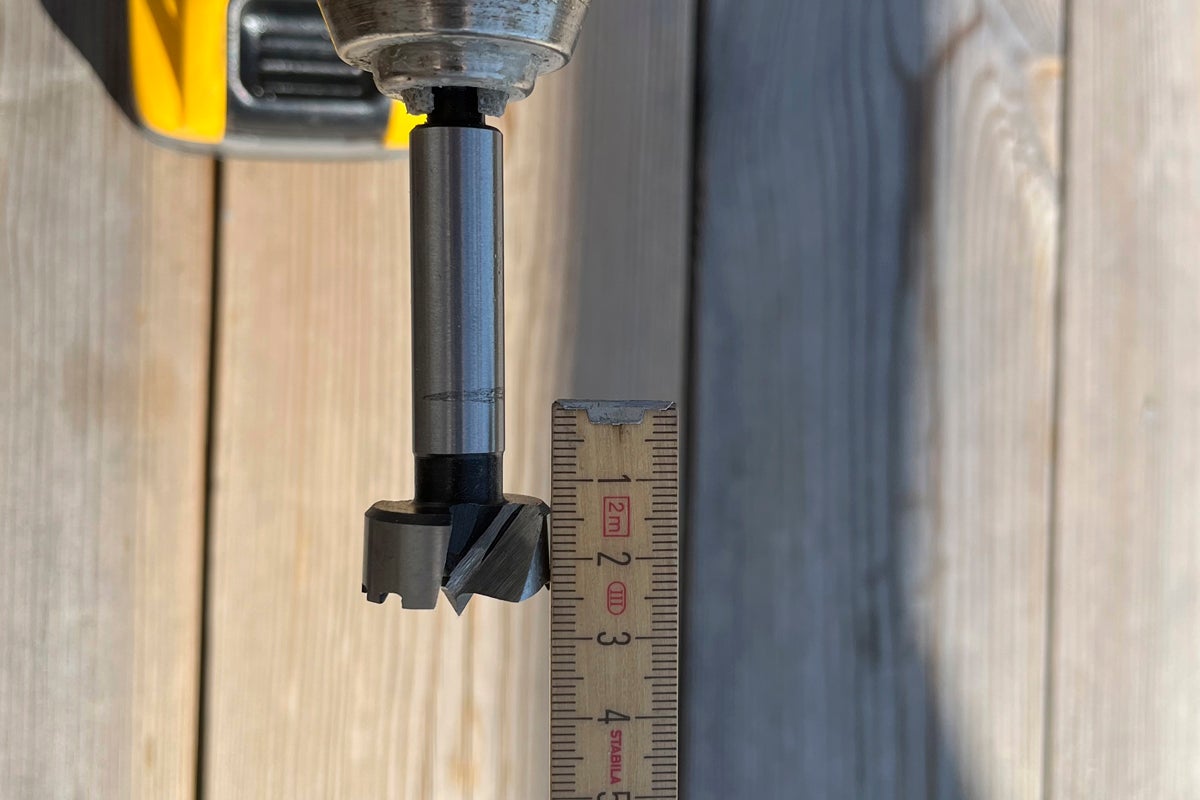

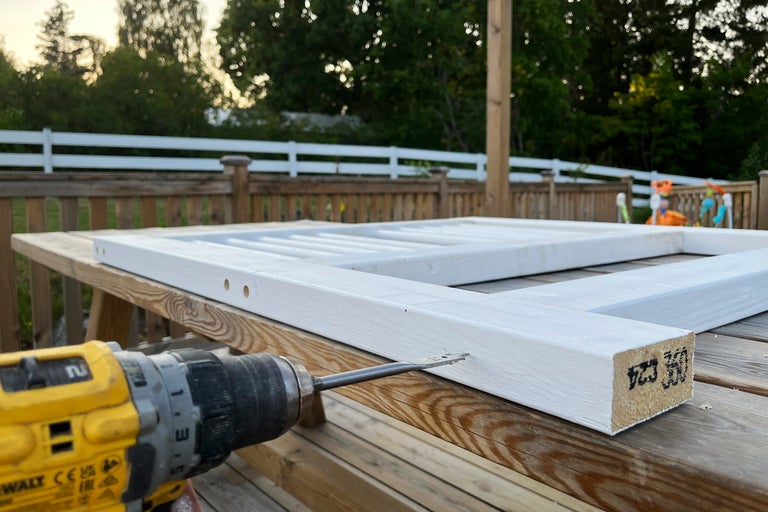

Vill du dölja skruvskallarna kan du först borra en cirka 4,5mm djup försänkning med ett 14mm borr. Skruva därefter fast sidoramarna. Placera även den övre regeln (B), 830mm lång, och skruva fast sidoramarna i den.
Montera mittreglarna

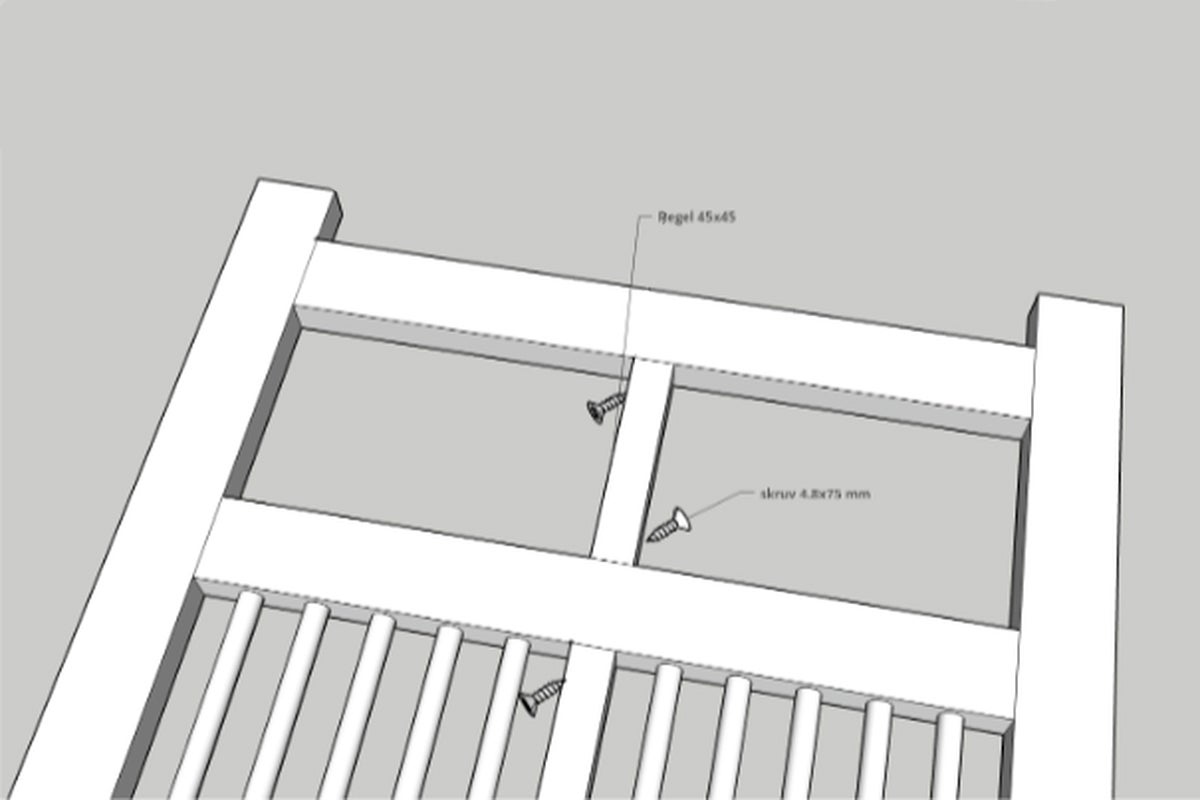

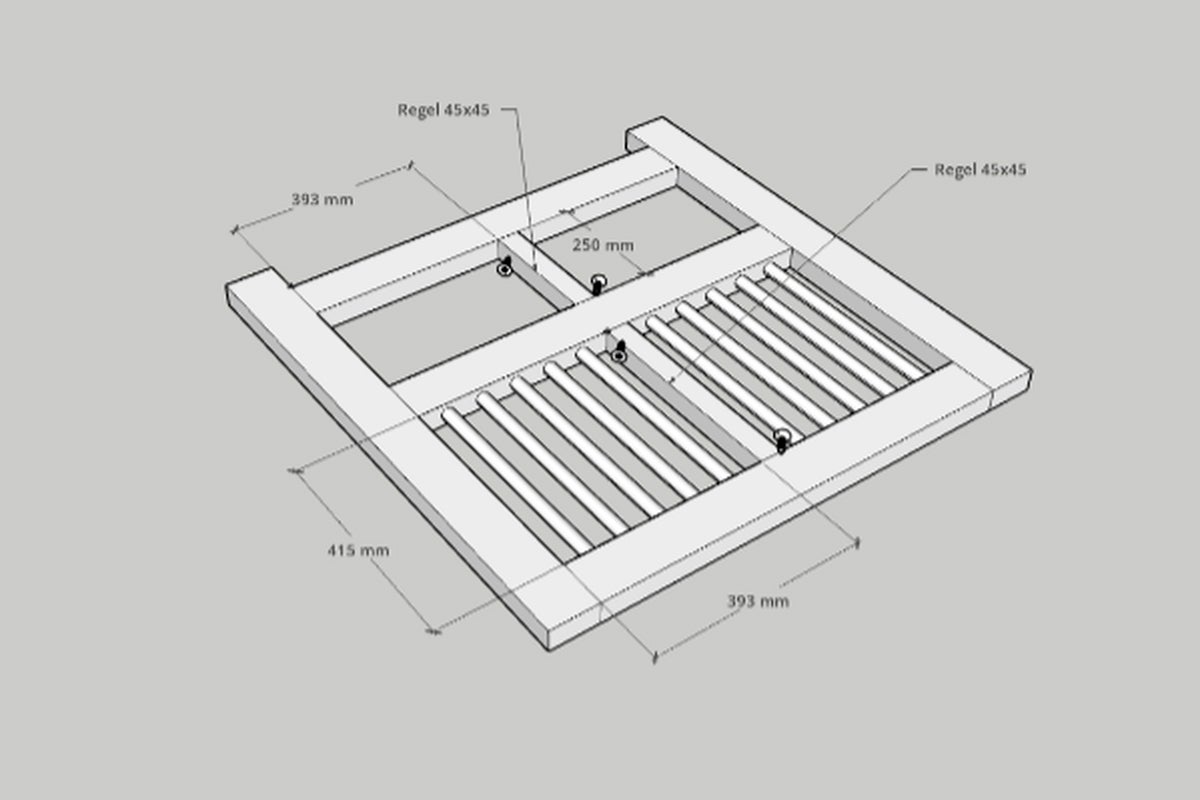

Montera de kapade reglarna (C) och (D) i dimensionen 45×45mm.
Applicera lim på reglarnas ändar och placera dem enligt ritningen. Skråskruva sedan varje regel med två skruvar i dimensionen 4,8×75mm – en upptill och en nedtill.
Kontrollera med en vinkelhake att reglarna står vinkelrätt innan skruvarna dras åt helt.
Mät och kapa diagonalreglarna
Kryssen är dekorativa, men de hjälper även till att stabilisera grinden och hålla konstruktionen rätvinklig.

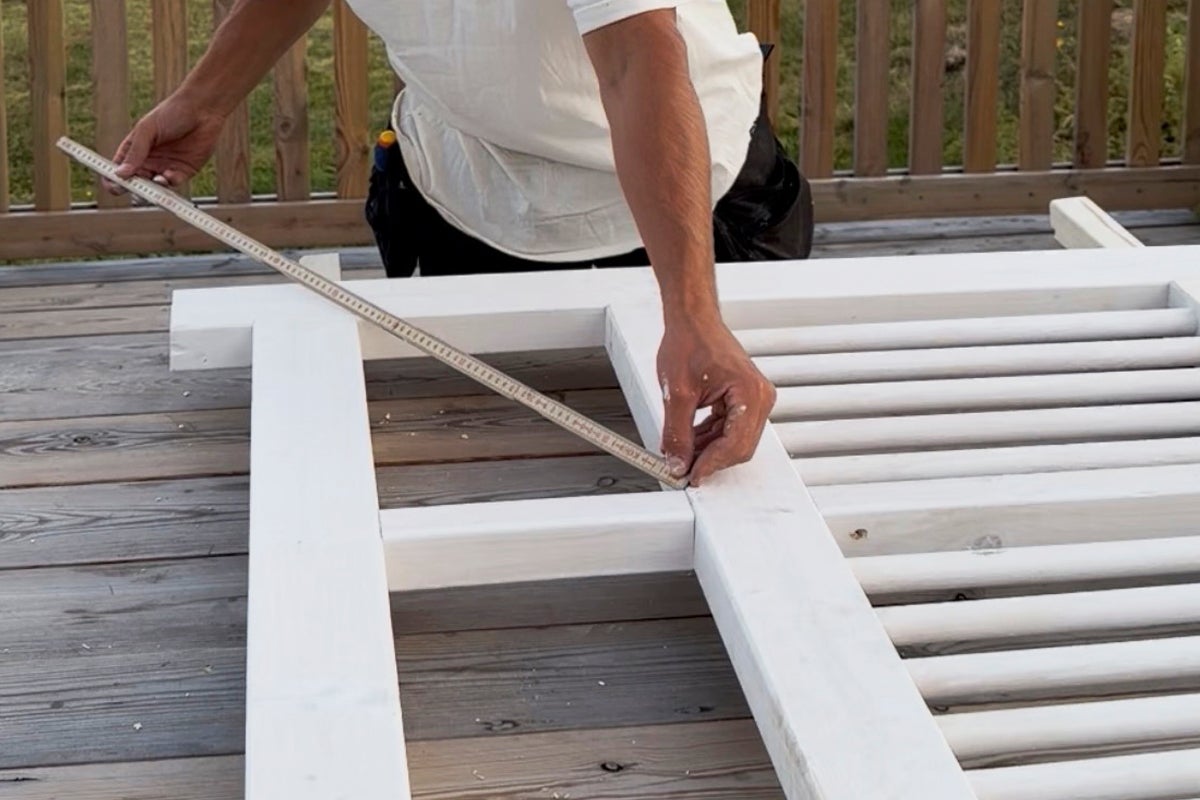

Kontrollera först varje grindsektion genom att mäta diagonalt från hörn till hörn på båda sidor om mittregeln. I den här konstruktionen ska varje diagonal mäta 466mm.
När de två diagonalmåtten är lika är konstruktionen rätvinklig.

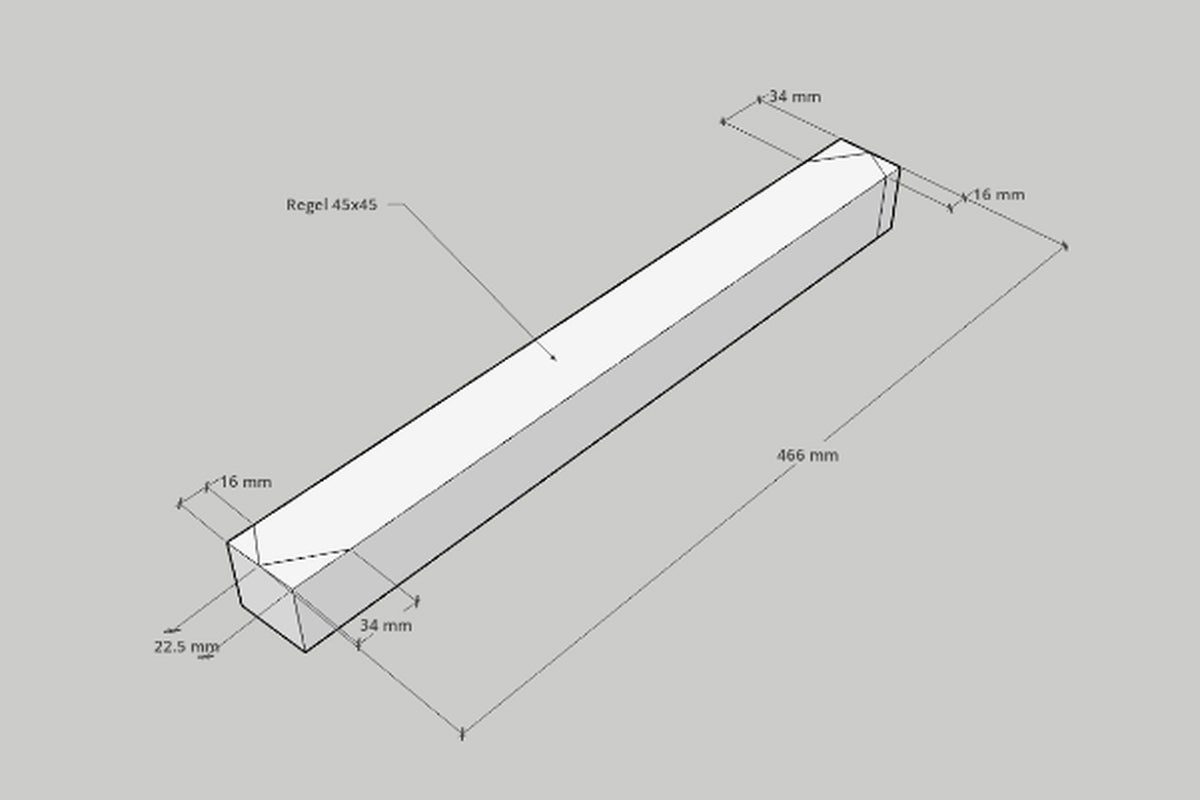

Markera därefter diagonalernas mått och vinklar på en regel (E) i dimensionen 45×45mm enligt ritningen. Kapa regeln och prova den i samtliga diagonalöppningar.
När passformen är korrekt använder du den första delen som mall för de resterande sju diagonalreglarna. Totalt behövs åtta delar till grindens två sektioner.
Tips: Märk gärna delarna efter placering innan de tas bort. Små variationer i ramen kan göra att delarna passar bäst på en bestämd plats.
Tillverka kryssen med halvt-i-halvt-fog

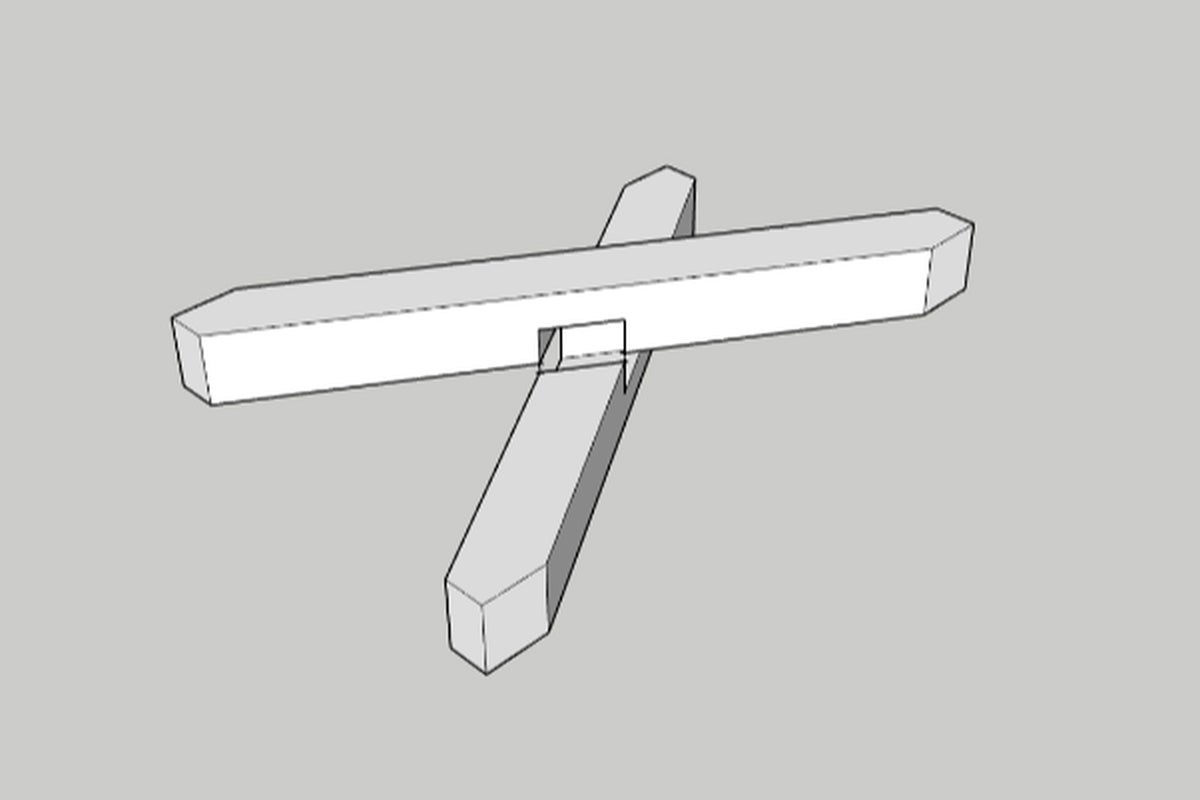

För att sammanfoga två diagonalreglar till ett kryss gör du en halvt-i-halvt-fog. Det innebär att halva virkestjockleken tas bort från båda delarna där de möts.

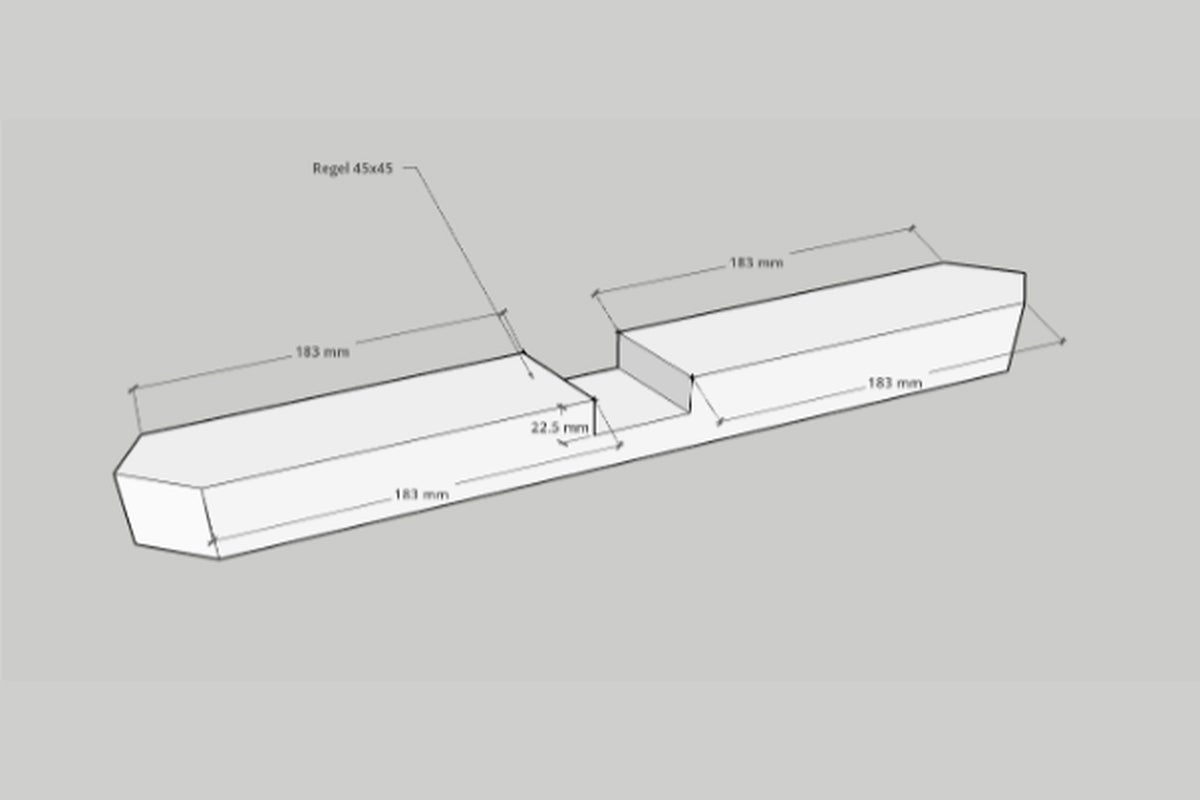

Markera fogens placering enligt ritningen.

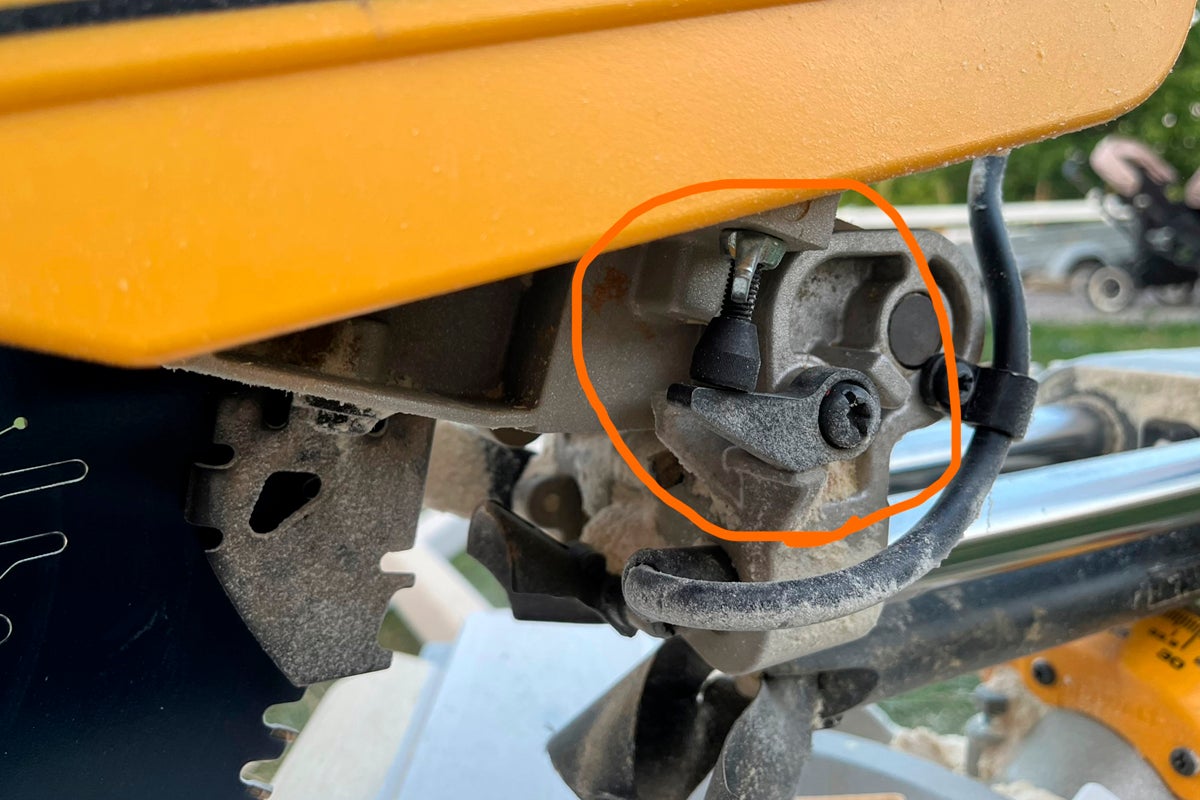

Ställ in
Eftersom sågklingan är rund kan du lägga en spillbit mellan sågens anhåll och arbetsstycket. Då blir urtaget jämnare genom hela regelns bredd.

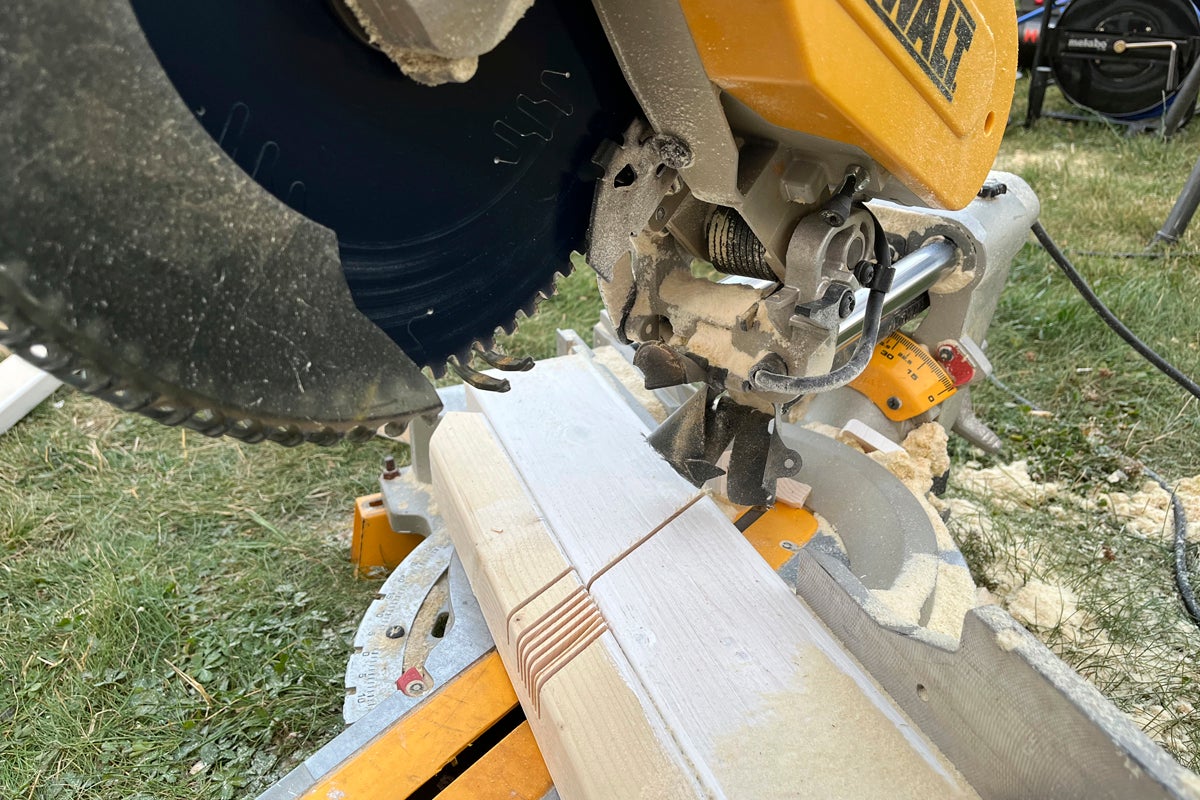

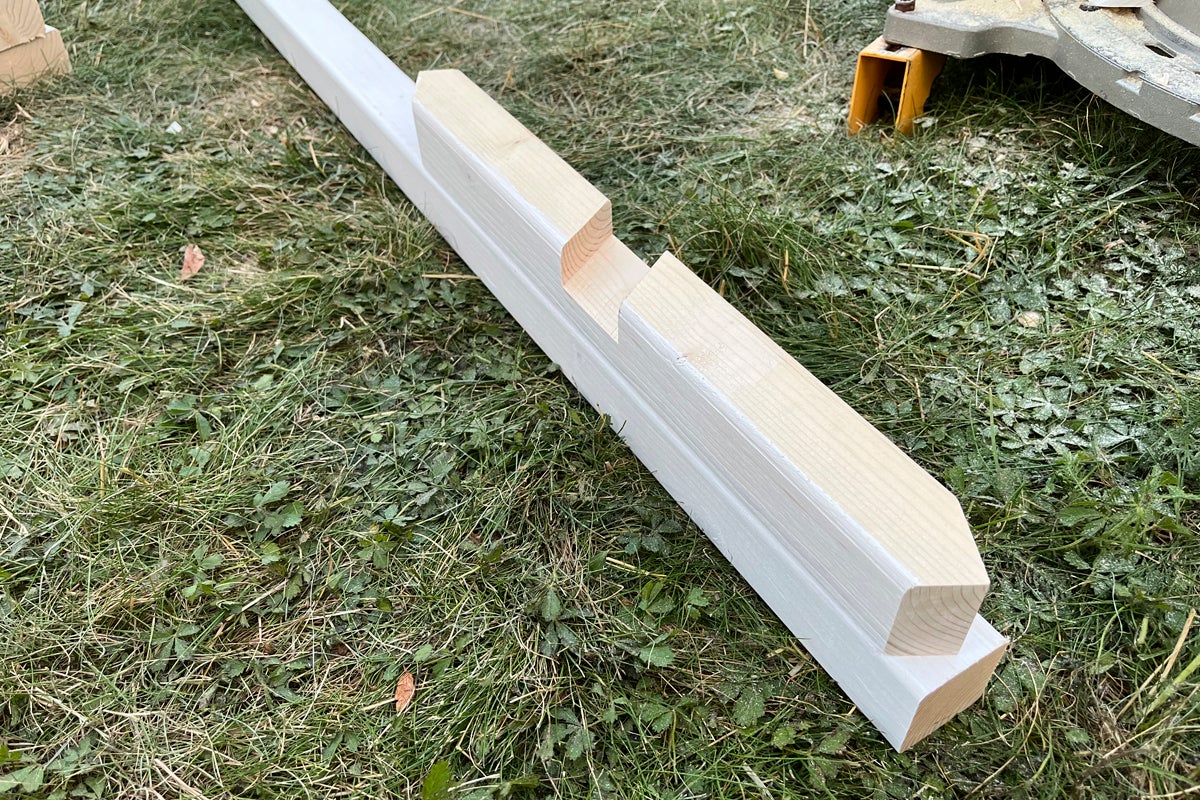

Gör flera täta sågsnitt inom det markerade området. Avlägsna sedan träet mellan snitten med ett
Gör motsvarande urtag i samtliga åtta diagonalreglar. Provmontera alltid delarna innan du limmar.
När fogarna passar applicerar du lim och för samman delarna till fyra kryss.
Tips: Fogen ska sitta tätt utan att behöva slås ihop med stor kraft. En alltför trång fog kan spräcka träet eller göra krysset skevt.

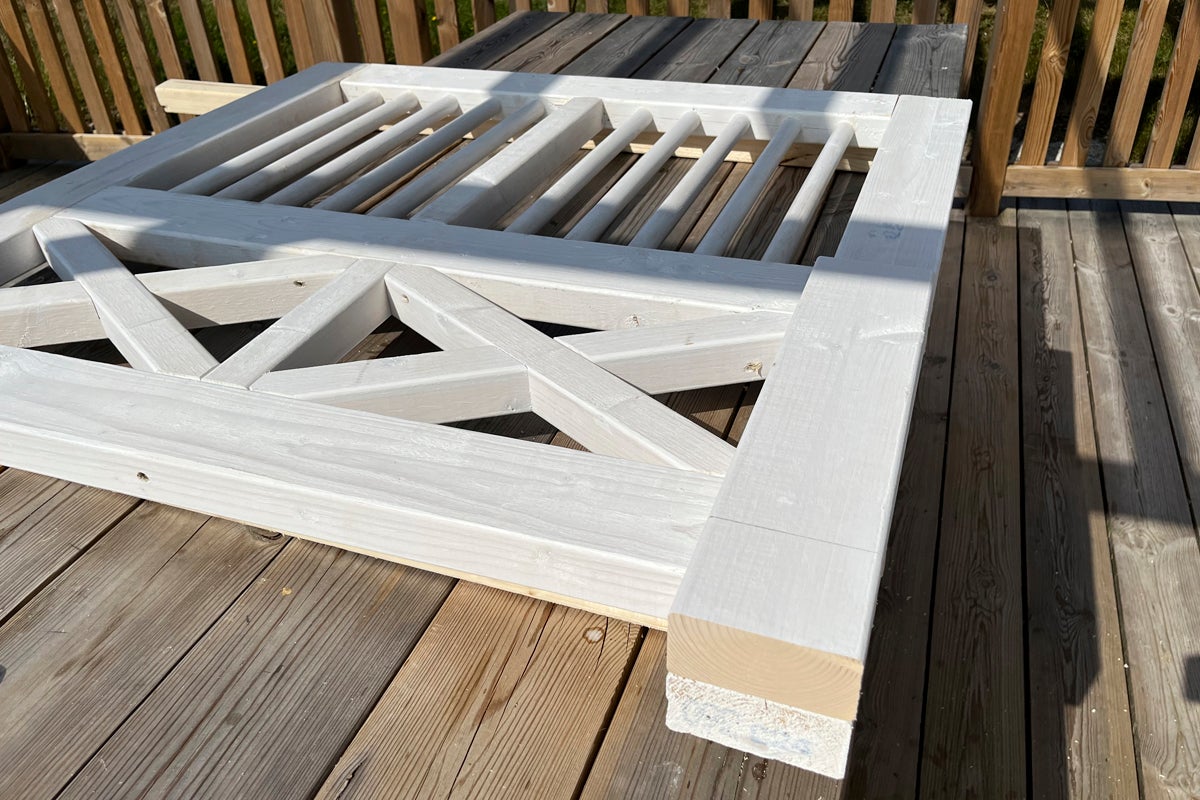

Montera kryssen i grindramen
Placera kryssen i grindsektionerna. Kryssens ändar ska ligga dikt an mot ramen i samtliga hörn.
Använd en gummiklubba om passformen är något trång. Slå försiktigt och jämnt så att krysset inte skadas.
Är krysset för stort justerar du ändarna genom att såga eller slipa bort lite material.
Pressa inte in ett för stort kryss, eftersom det kan trycka ramen utåt och göra grindsektionen skev.

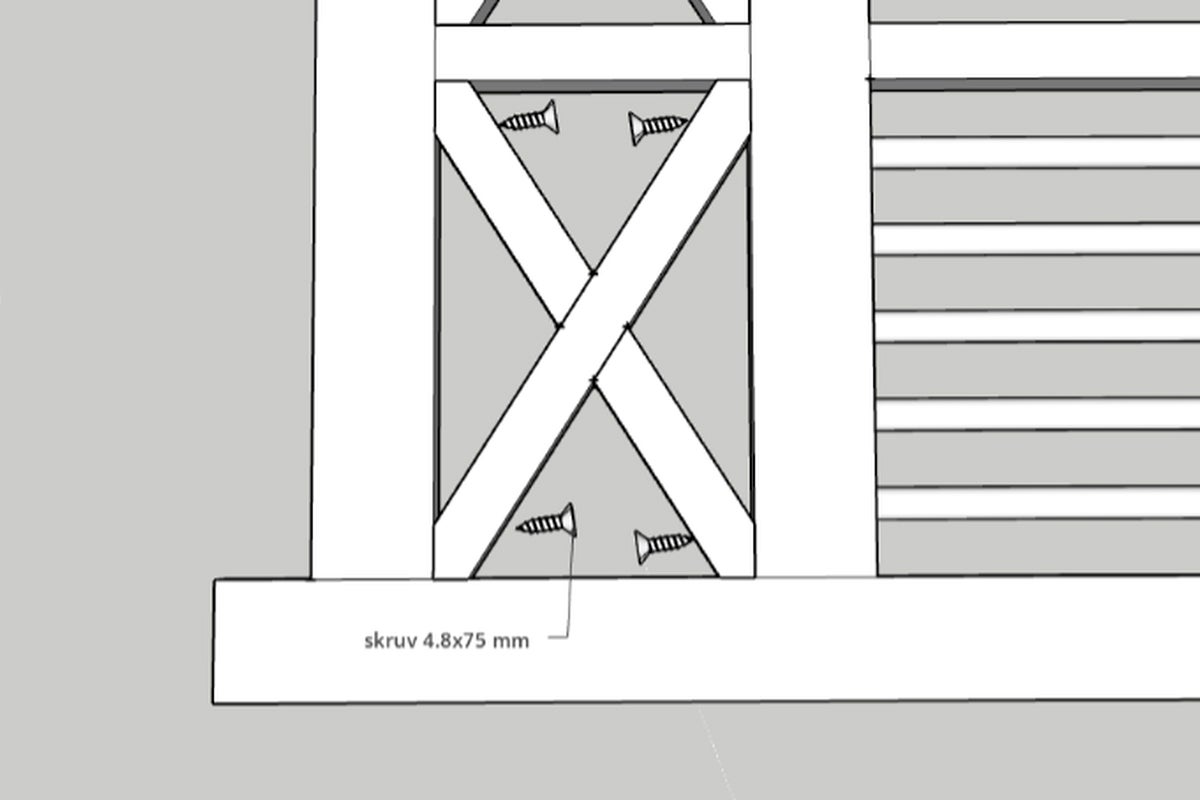

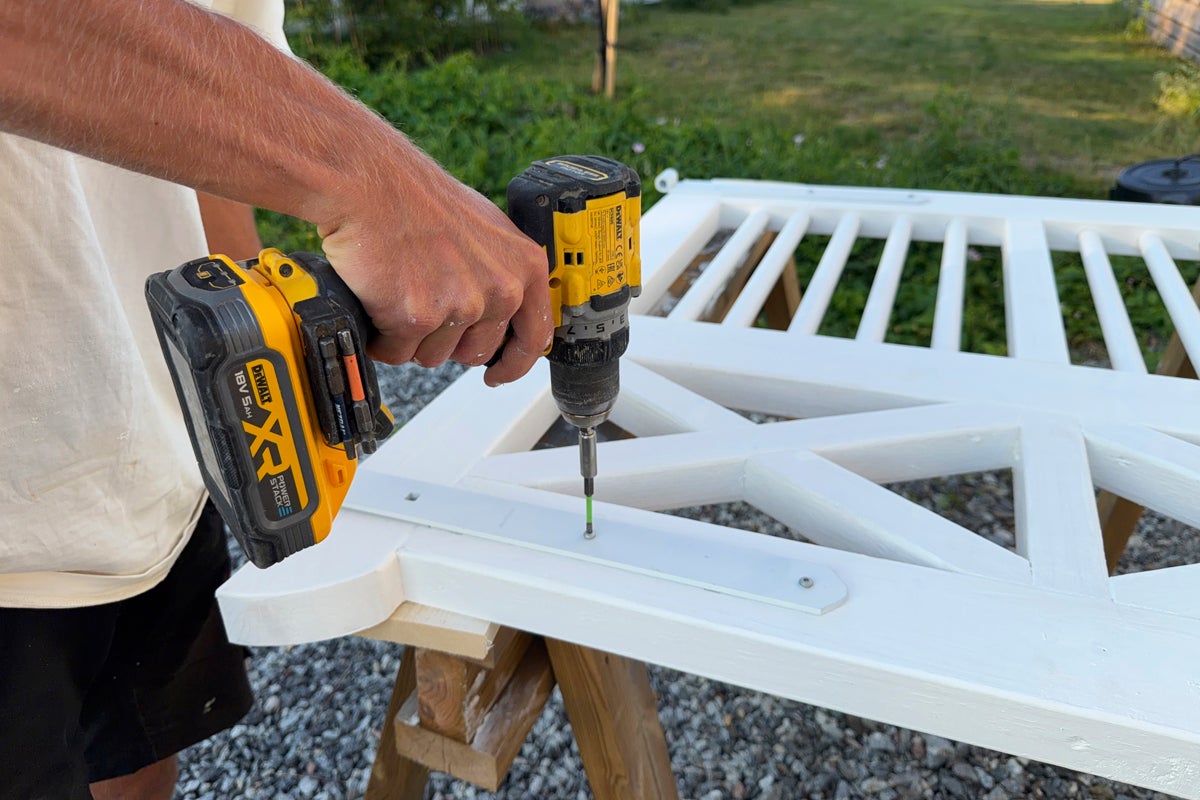

Fäst varje kryss med fyra skruvar i dimensionen 4,8×75mm – en skruv i varje hörn.
Kontrollera därefter grindsektionens diagonalmått en gång till.
Forma de avrundade hörnen

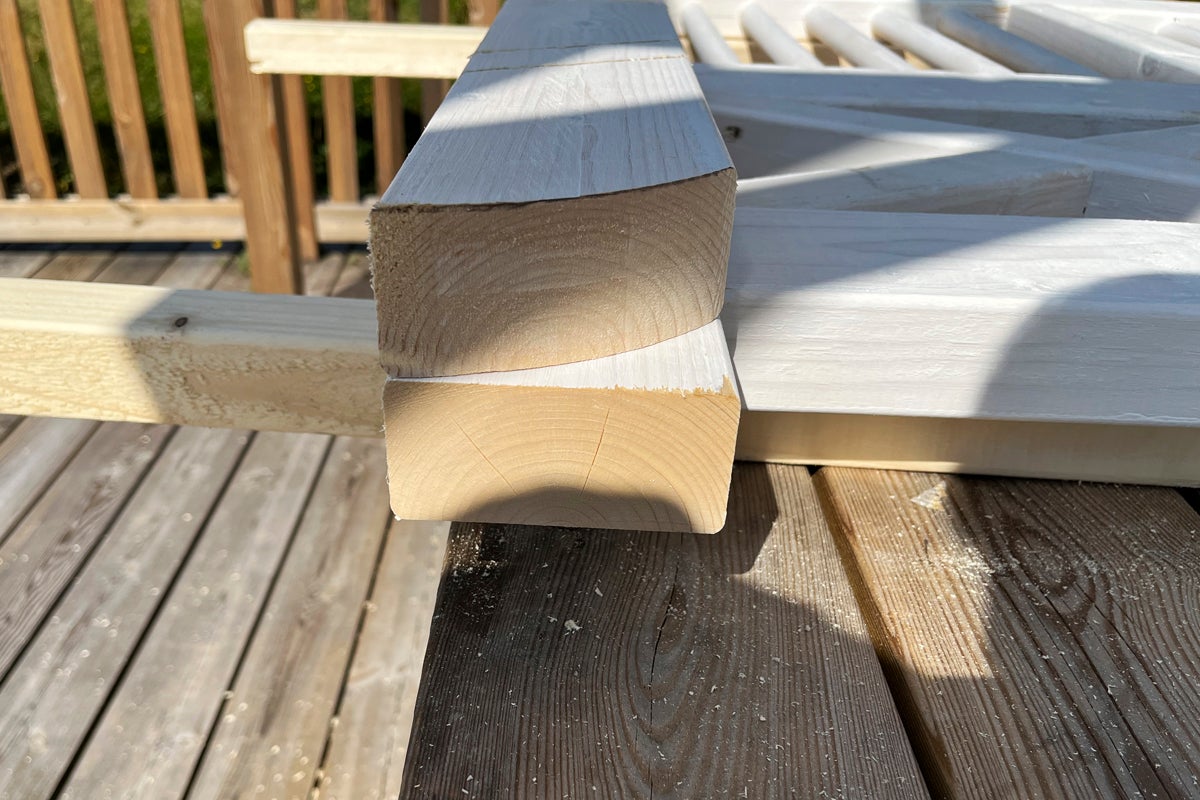

Vill du ge grinden ett mjukare uttryck kan du runda av sidoramarnas övre hörn. Momentet är valfritt och formen kan anpassas efter önskat utseende.
Markera 25mm från den övre liggande regelns underkant på sidoramens innerkant.
Använd en spillbit av en 45×95mm regel för att tillverka en mall:
- Placera spillbiten i linje med sidoramens ovankant.
- För över markeringen på 25mm till spillbiten.
- Rita en jämn kurva mellan punkterna.
- Kapa efter linjen med en
. - Slipa kanten tills du är nöjd med formen.
Använd sedan mallen för att märka ut formen på samtliga fyra sidoramar. Vänd mallen mellan höger och vänster sida så att avrundningarna riktas in mot mitten av respektive grindsektion.
Kapa formerna med sticksåg och slipa kanterna jämna.
Slipa, foga och färdigmåla

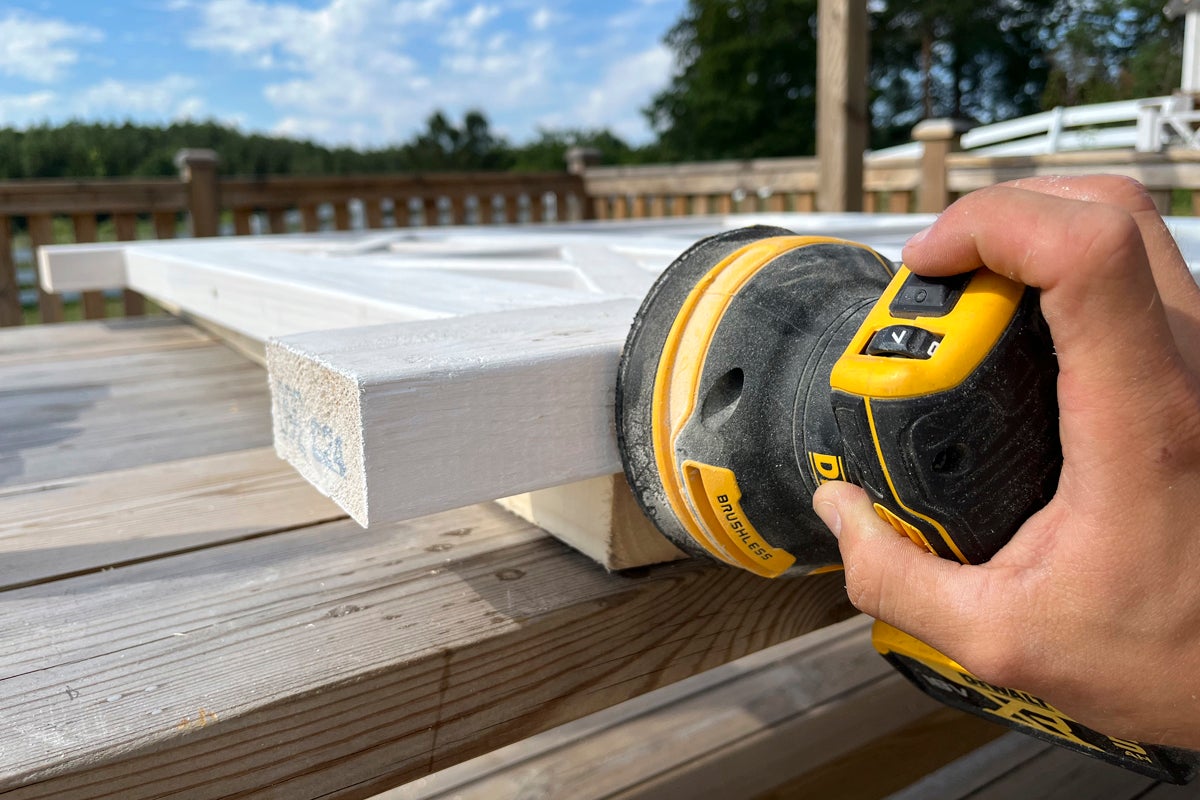

Slipa bort vassa kanter, flisor och ojämnheter. Börja vid behov med ett grövre

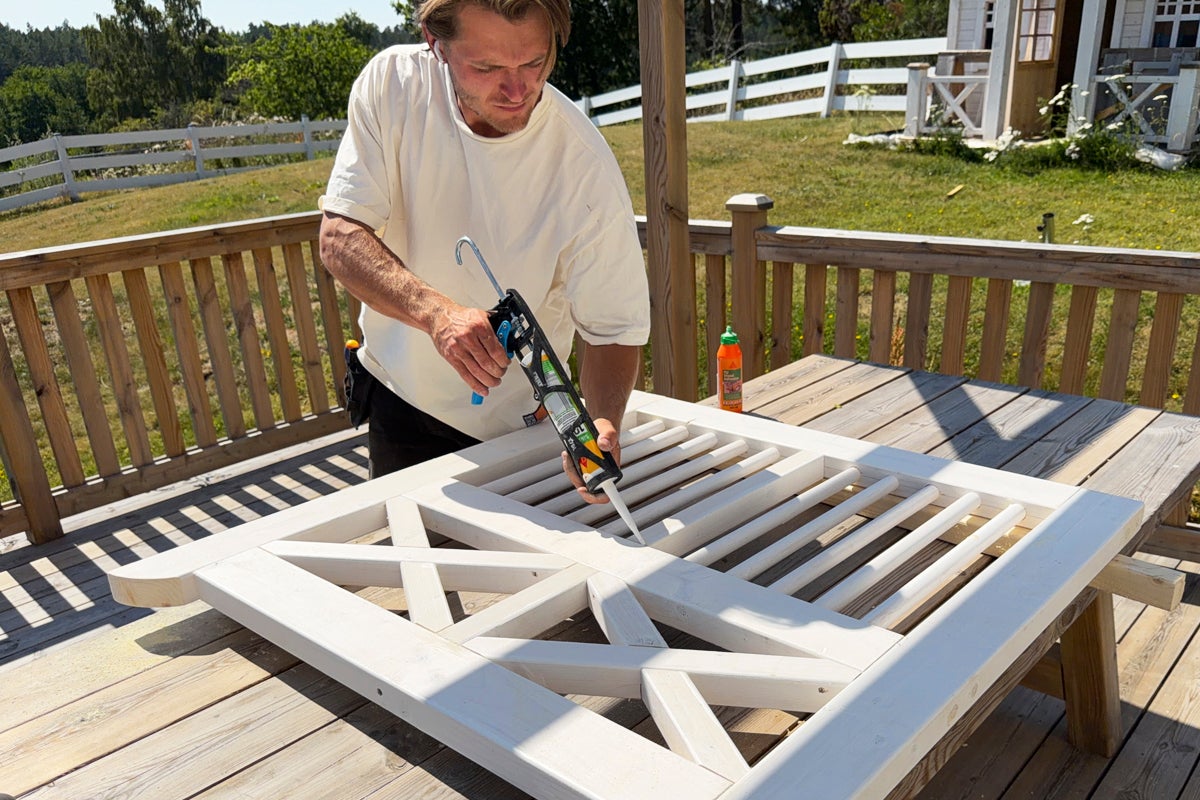

Fyll mindre springor och skarvar med Sika Sikacryl eller en annan övermålningsbar
Avlägsna allt slipdamm och måla därefter grinden med nästa lager HORNBACH Träfärg Plus.
Kontrollera att färgen täcker ordentligt, särskilt vid ändträ, fogar, skruvhål och andra bearbetade ytor. Applicera ytterligare ett lager om det behövs eller om färgtillverkarens anvisningar anger det.
Bestäm hur högt över marken grinden ska sitta. Markera grindens underkant på den första stolpen.
Markera även grindens placering i sidled. Dra gärna en lodrät hjälplinje på stolpen så att beslagen hamnar i rätt linje.
Montera först hakgångjärnen på grindsektionen. Haka därefter fast den övre haken i grindens övre gångjärn.
Lyft grinden till rätt position och rikta in den efter markeringarna på stolpen.
Arbetar du ensam kan du stötta grinden med en lyftarm eller en regelbit som kapats till rätt höjd.
När grinden är rätt placerad fäster du den övre haken tillfälligt med två skruvar.
Placera den nedre haken i grindens nedre hakgångjärn.
Håll ett vattenpass mot grindens sida och justera tills grinden står i lod. Markera därefter den nedre hakens placering på stolpen – både längs ovankanten och ena sidan.
Lyft av grinden från den övre haken och skruva fast den nedre haken provisoriskt med en eller två skruvar.
Häng tillbaka grinden och kontrollera att den:
- Står lodrätt
- Ligger vågrätt i ovankant
- Kan öppnas och stängas utan att kärva
- Har rätt avstånd till marken och stolpen
Justera beslagen vid behov. När grinden sitter korrekt monterar du resterande skruvar.
Använd ett långt vattenpass eller en laser för att föra över höjden från den första grindsektionens ovankant till den motsatta stolpen.
Markera höjden och montera den andra grindsektionen på samma sätt.
Kontrollera att sektionerna möts på samma höjd och att mellanrummet mellan dem är jämnt. Kontrollera även att båda sektionerna kan röra sig fritt.
Montera slutligen
Tips: Börja med att endast montera några av skruvarna i varje beslag. Då kan du finjustera grindens placering innan alla infästningar dras åt.
Nu är dubbelgrinden färdigmonterad
Öppna och stäng båda grindsektionerna några gånger och kontrollera att beslagen löper lätt. Efterdra skruvarna vid behov och bättringsmåla eventuella märken som har uppstått under monteringen.
Kontrollera regelbundet skruvar, beslag och ytbehandling. Med rätt underhåll håller sig grinden stabil och snygg under många år.
