För att allt ska passa perfekt har vi tagit fram en tydlig mall med exakta mått, så du slipper gissa och kan lägga energin på själva byggandet.
Ladda ner mallen och skriv ut alla sidor i A4. Följ numreringen och tejpa ihop dem till en komplett ritning. På mallen hittar du också en enkel översikt som visar precis hur delarna ska sättas ihop.

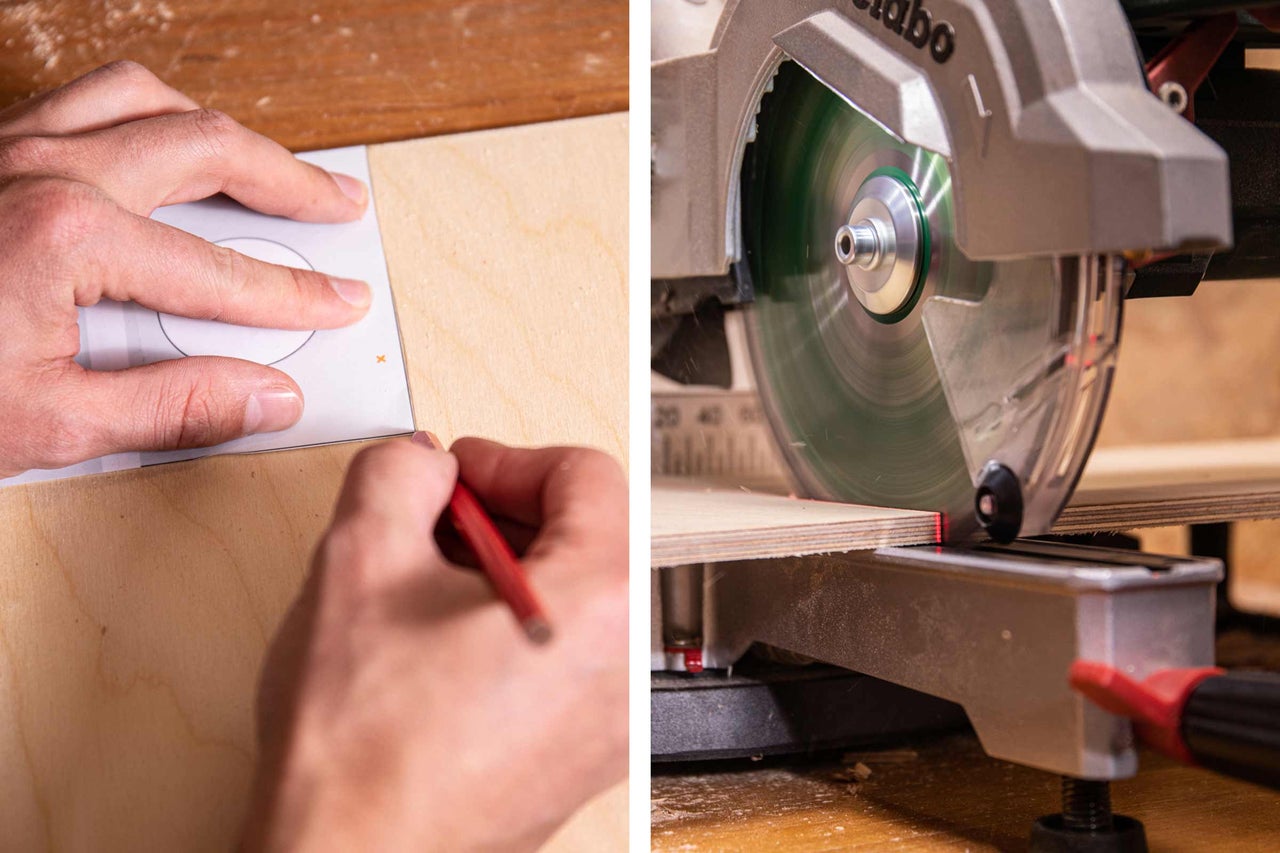

Såga ut materialet
För att komma igång behöver du först föra över mallen till plywooden.
- Lägg skissen på skivan och rita av alla konturer med blyertspenna.
- Dubbelkolla att alla linjer är kompletta och tydliga.
- Såga sedan ut delarna med kap- och gersåg eller sticksåg.

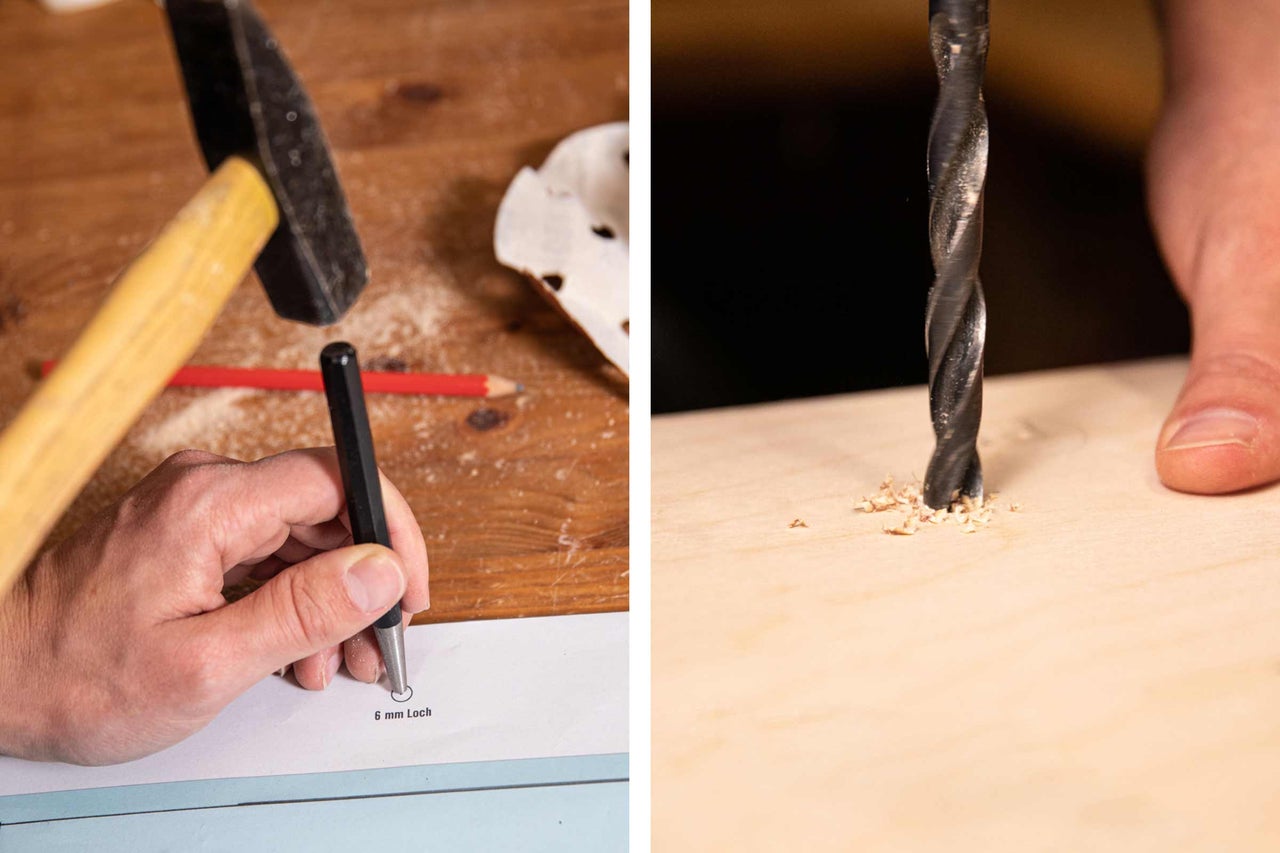

Mät och borra
Nu ska alla hål på plats.
- Lägg skissen på skivan igen och överför markeringarna för hålen.
- Kontrollera att måtten stämmer mot mallen.
- Borra alla hål där markeringarna sitter, rätt diameter står på mallen.

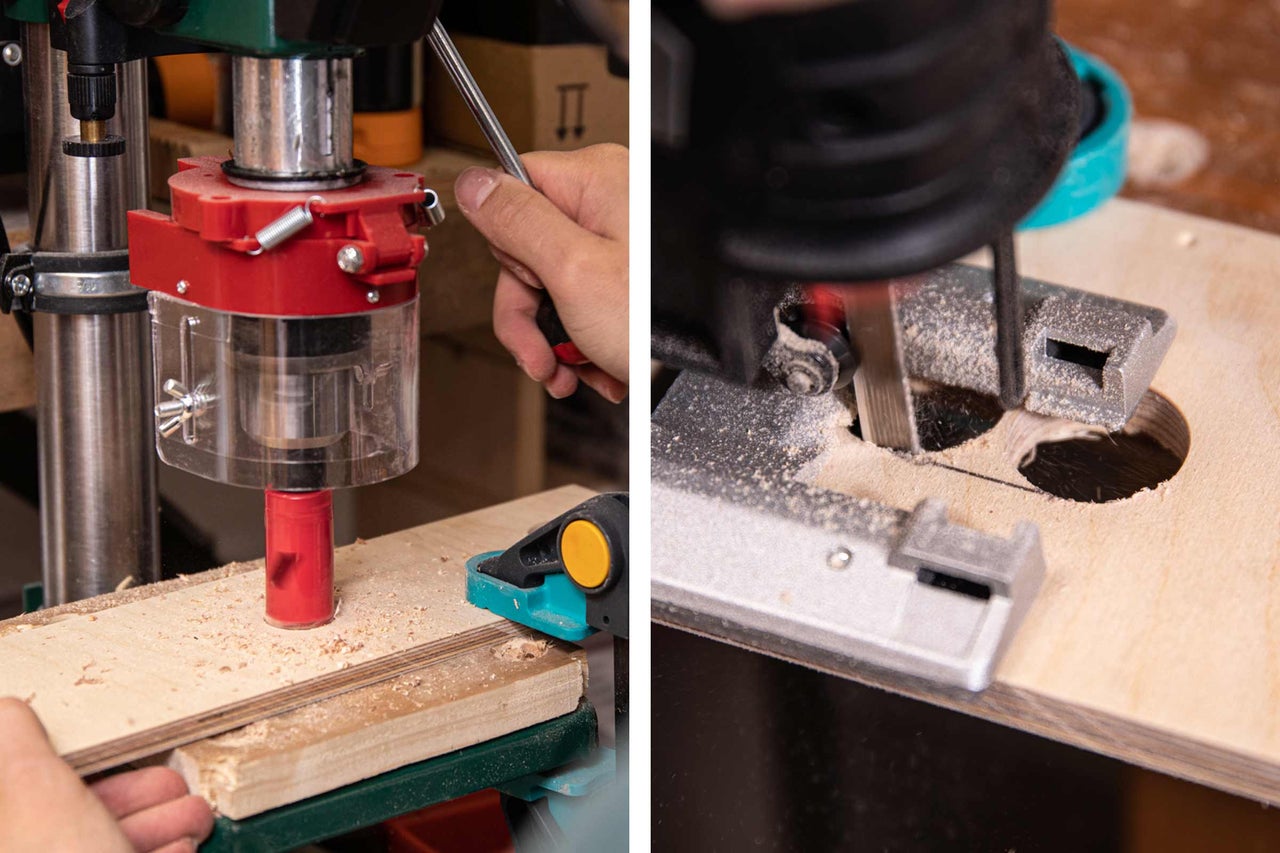

Borra hål
Här gör du de runda öppningarna för nötknäpparens funktion.
- Borra först det stora hålet med en 44mm hålsåg.
- Borra sedan de två mindre hålen med en 30mm hålsåg.
- Såga ihop de två 30mm hålen med en sticksåg så att det blir en avlång öppning.

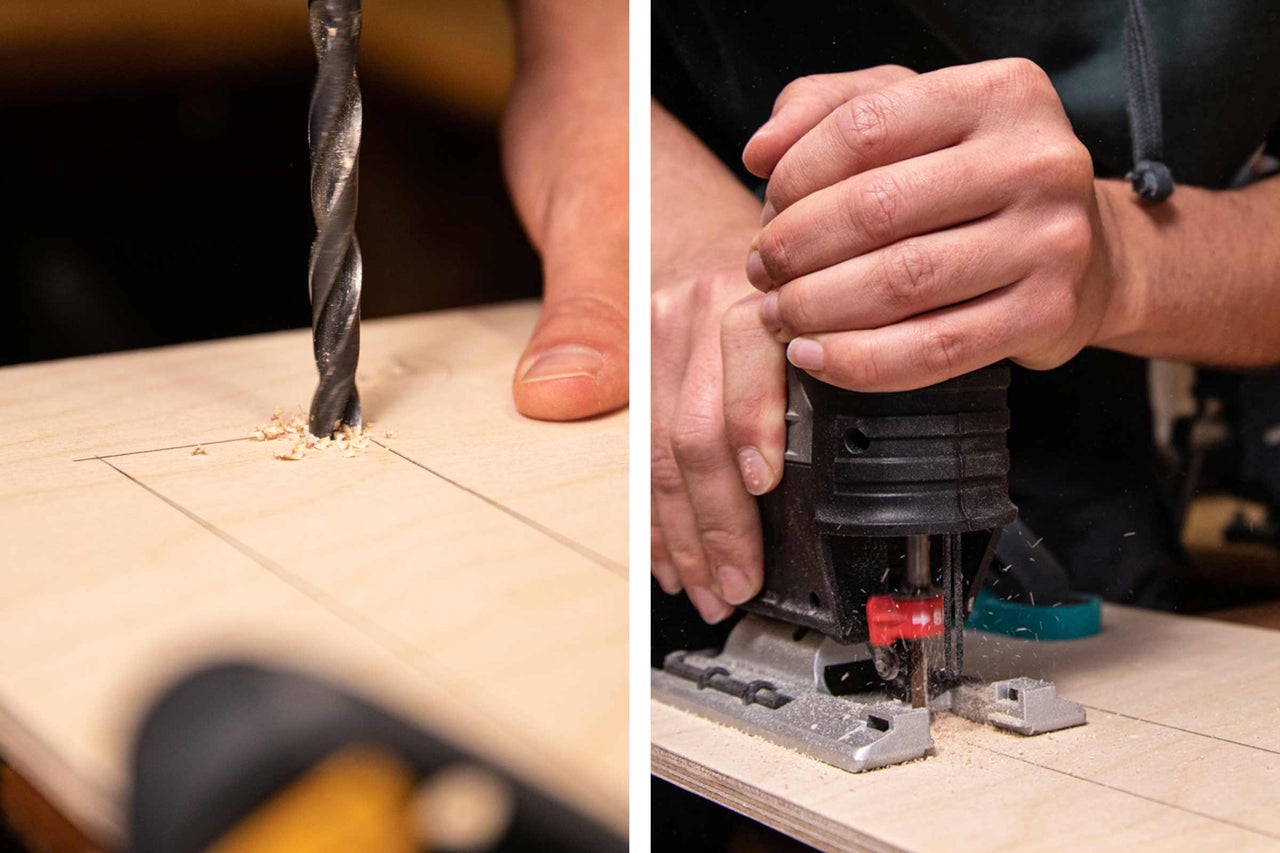

Såga urtag för sidofönstret
Nu gör du utskärningen där sidofönstret ska sitta.
- Borra ett start-hål i ett av hörnen för att få in sticksågsbladet.
- Såga sedan längs linjerna tills hela rutan är utskuren.
- Slipa kanterna lätt om det behövs.

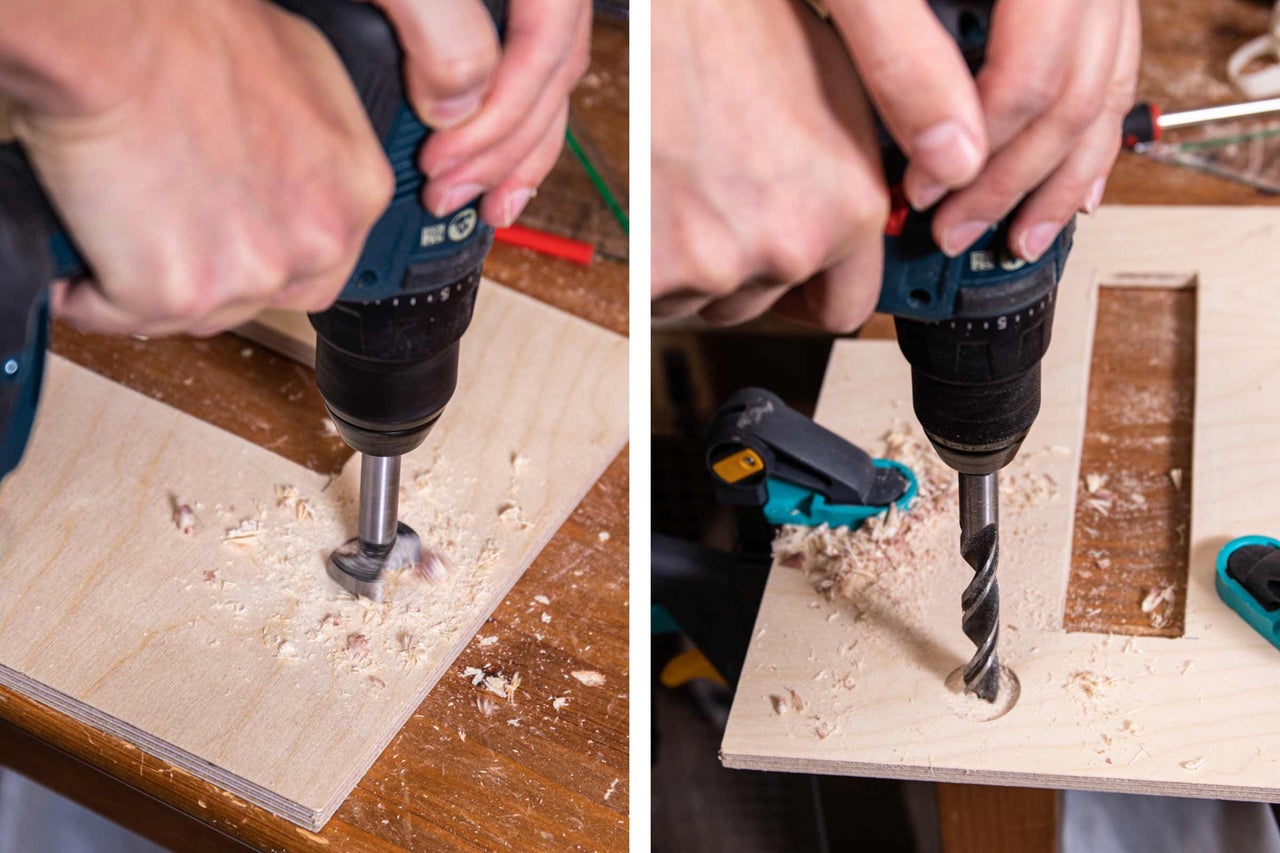

Förbered drivningen till transportbandet
Här ska du göra en infällning för drivningen.
- Börja med kvistborren och borra ett cirka 3mm djupt hål (30mm i diameter) precis där mallen visar. Det ger en plan yta.
- Byt sedan till en 14mm träborr och borra rakt igenom träet där markeringen sitter. Det här blir själva passagen för drivningen.
- Se till att borren står rakt så att allt linjerar snyggt när du monterar vidare.

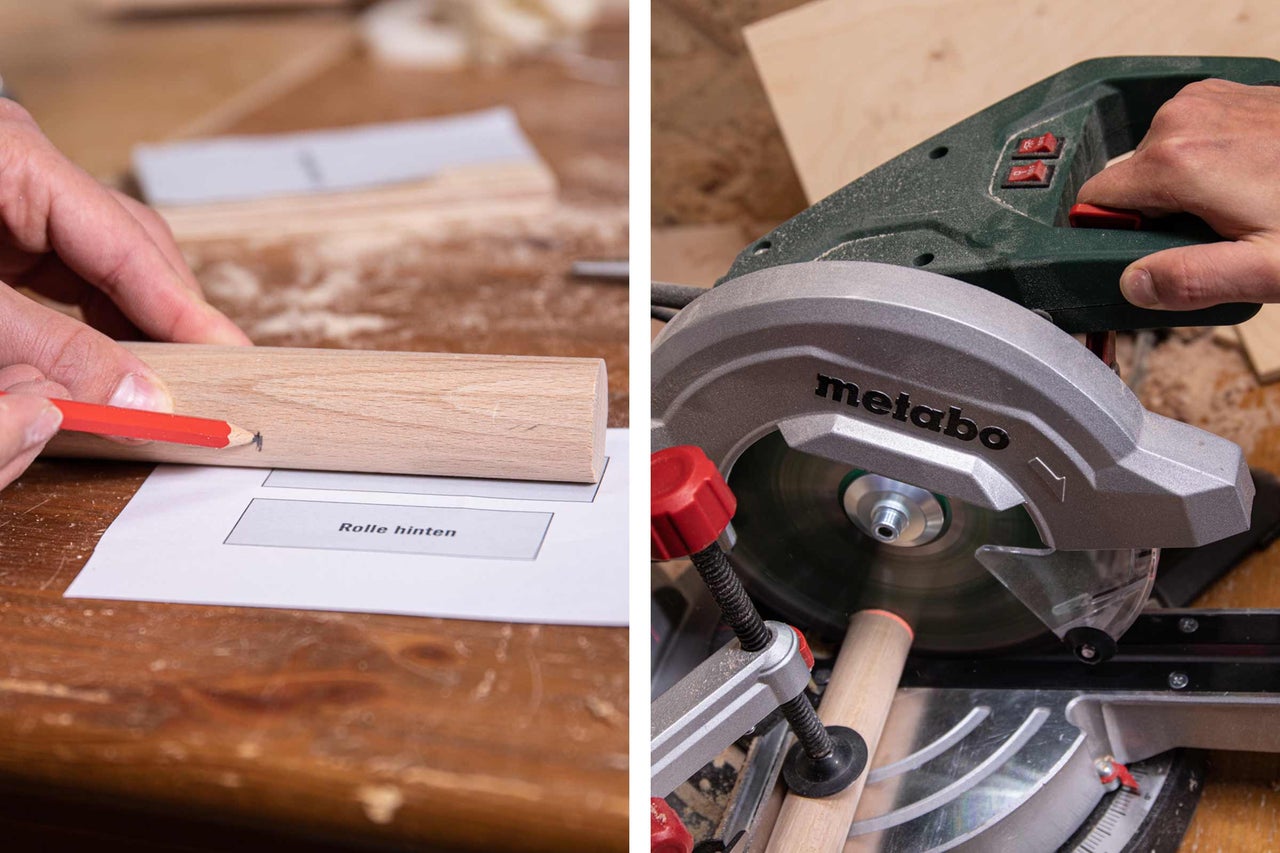

Såga till rullarna
Nu ska du kapa rullarna till rätt längd. Det är två stycken och de är olika långa, så var noga här:
- Mät upp och markera längderna noggrant: drivrullen ska vara 83mm och den bakre rullen 75mm.
- Spänn fast rundstaven med en tving eller stabilisera den på annat sätt så att du kan såga rakt.
- Såga av båda rullarna och kontrollera måtten en extra gång innan du går vidare.

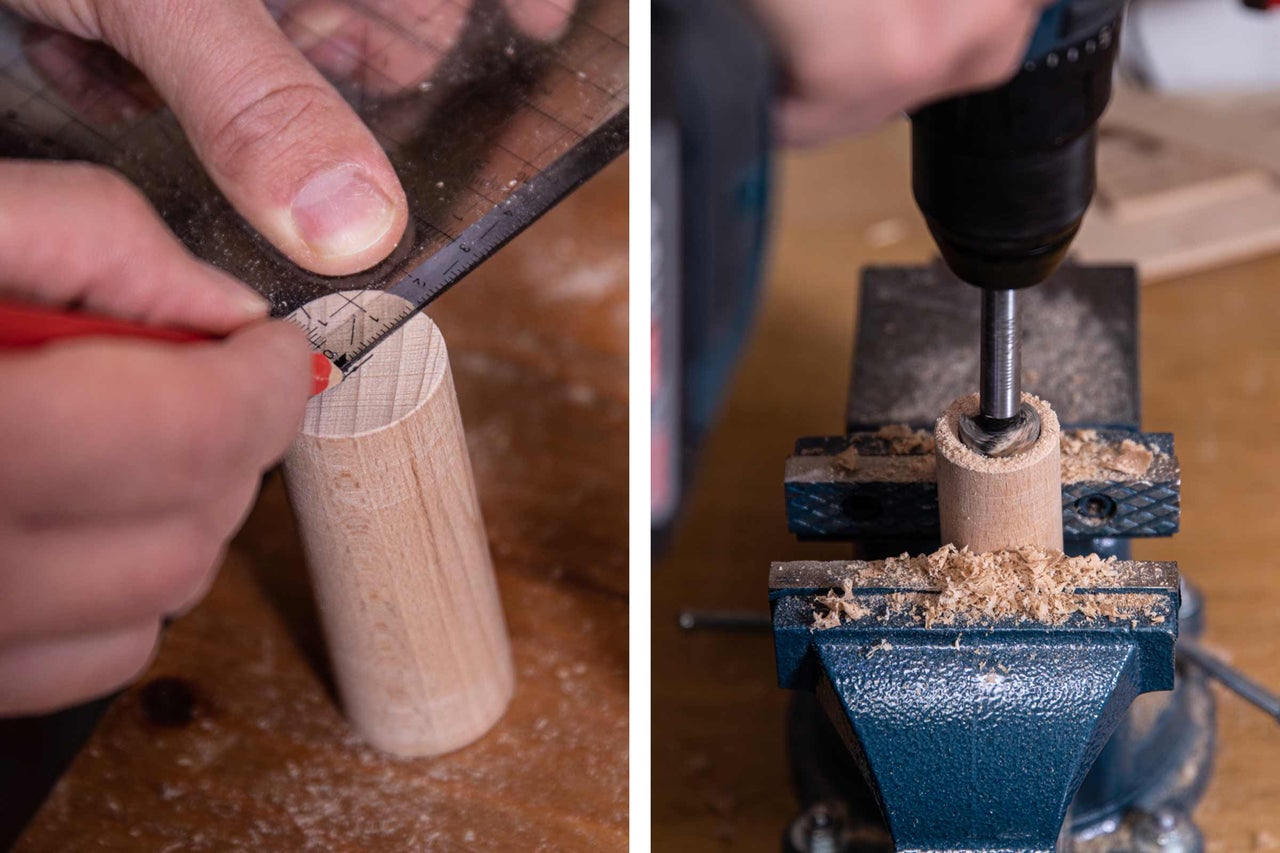

Förborra hålen i rullarna
Nu ska du börja med rullarnas ändytor, markera mitten på båda ändarna.
- Markera mitten på båda ändarna av varje rulle.
- Spänn fast rullen i ett skruvstäd och borra ungefär 1cm djupt med en 20mm kvistborr.
- Upprepa på alla fyra ändytor (båda sidor på båda rullarna) och försök hålla borren så rakt som möjligt för att få fina, plana urtag.

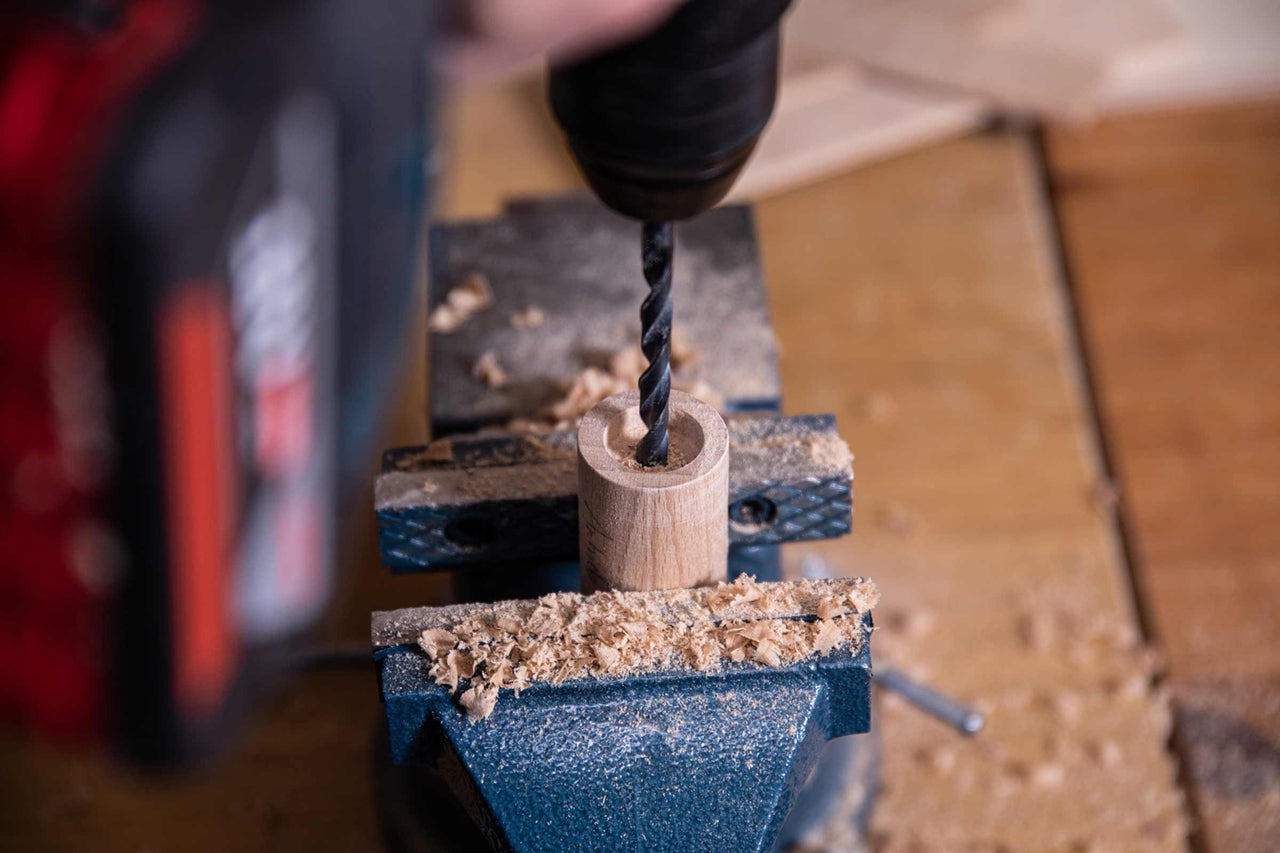

Borra hålen i rullen
Nu går vi vidare med de små centrala hålen.
- Börja med den korta rullen och borra 3cm in med en 6,5mm träborr från båda sidor.
- När den är klar gör du samma sak på ena sidan av drivrullen.
- Borra dessutom ett extra 6mm hål, 3cm in på motsatt sida av drivrullen.
Det är viktigt att du markerar vilken sida som är vilken, eftersom håldiametern skiljer sig.

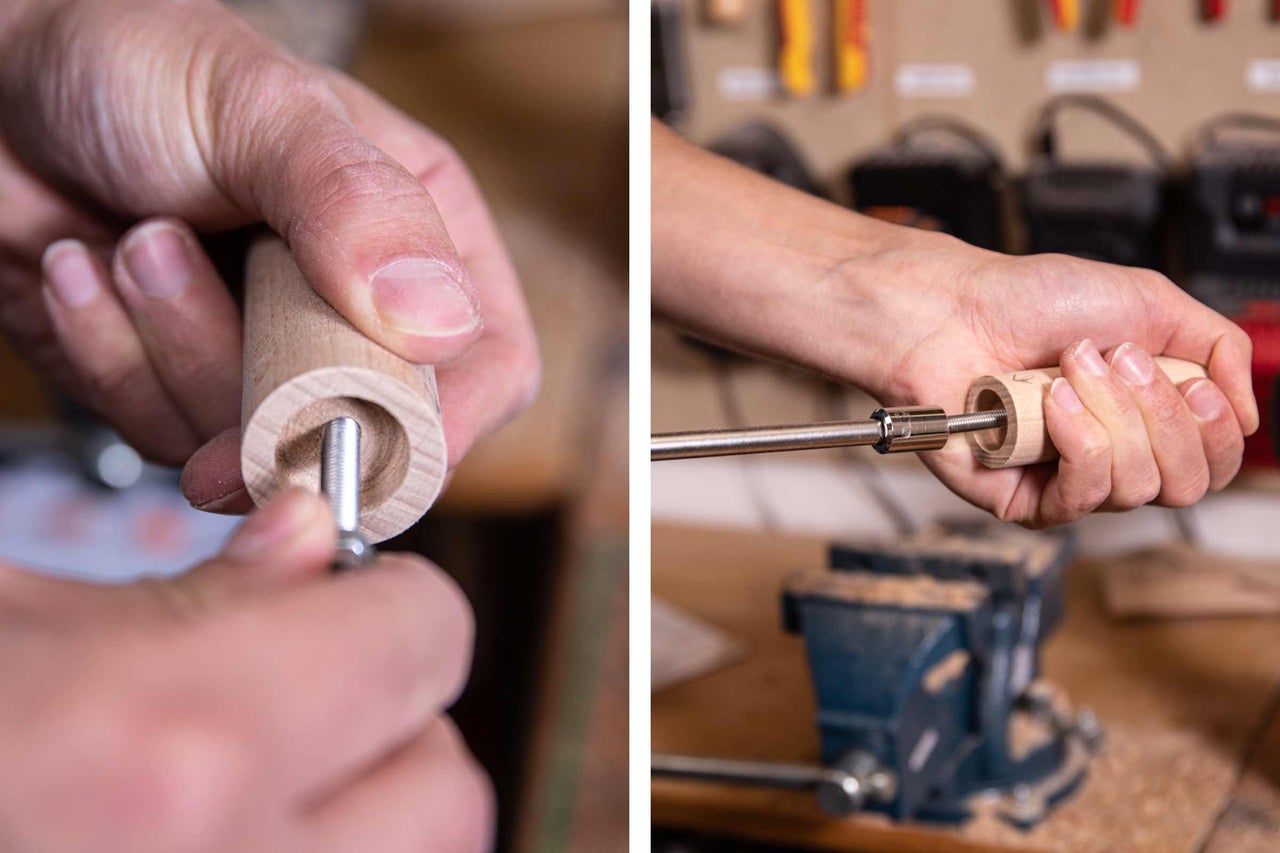

Montera drivrullen
Nu är det dags att få allt att börja likna en riktig drivning!
- Skruva en M6-mutter nästan hela vägen upp på M6-skruven.
- För skruven genom drivrullens 6mm hål.
- Skruva tills skruvhuvudet ligger i höjd med rullens ände.
Nu är drivrullen redo för montering längre fram.

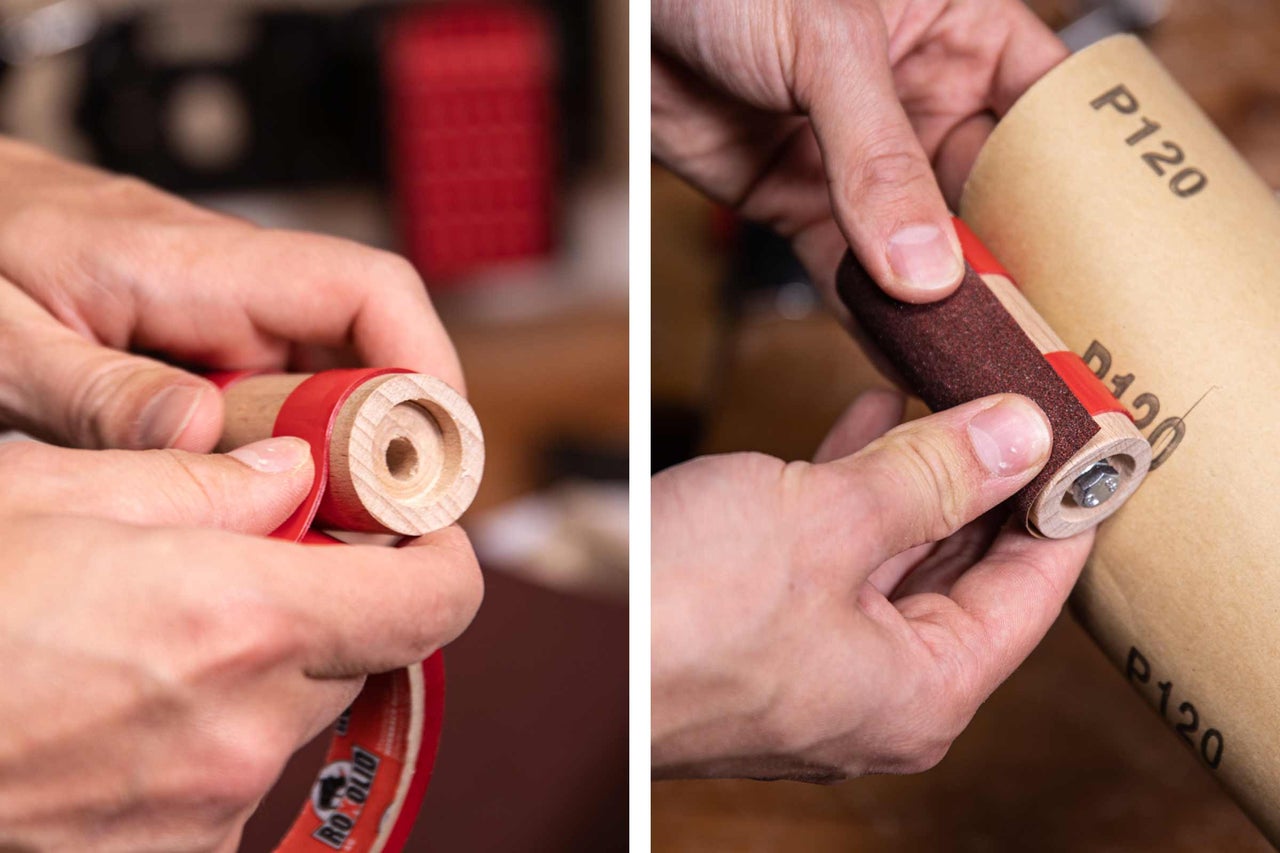

Gör drivrullen mer greppvänlig
Nu ska du fixa så att drivrullen får ordentligt grepp mot transportbandet.
- Börja med att vira ett varv dubbelhäftande tejp runt rullen.
- Riv sedan till en bit slippapper och fäst det ovanpå tejpen.
- Tryck till ordentligt så att slippappret ligger tätt runt hela rullen.
Det här lilla tricket gör stor skillnad – bandet kommer rulla mycket jämnare sen.

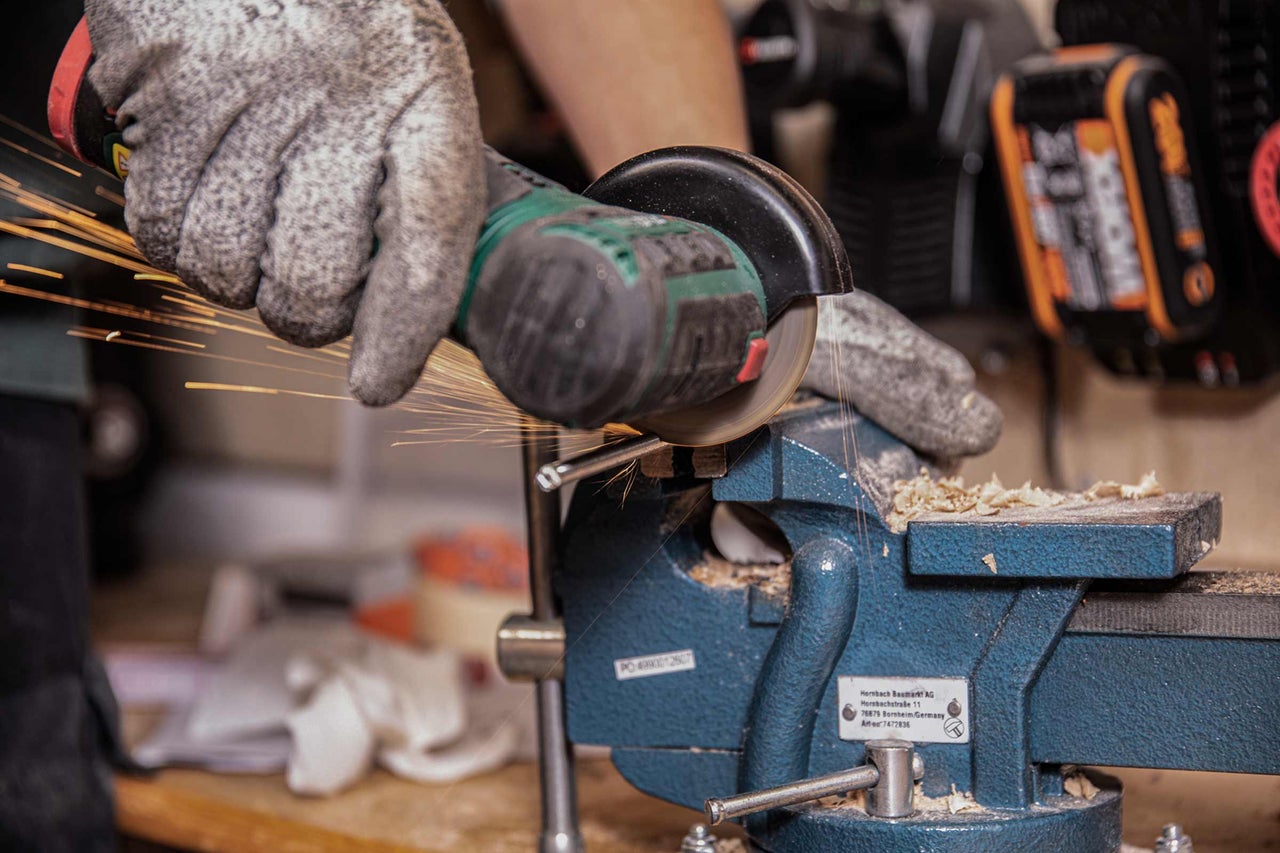

Såga till gängstången
Ta fram gängstången och markera ut en 11cm långbit.
Använd vinkelslip eller bågfil och såga av biten.

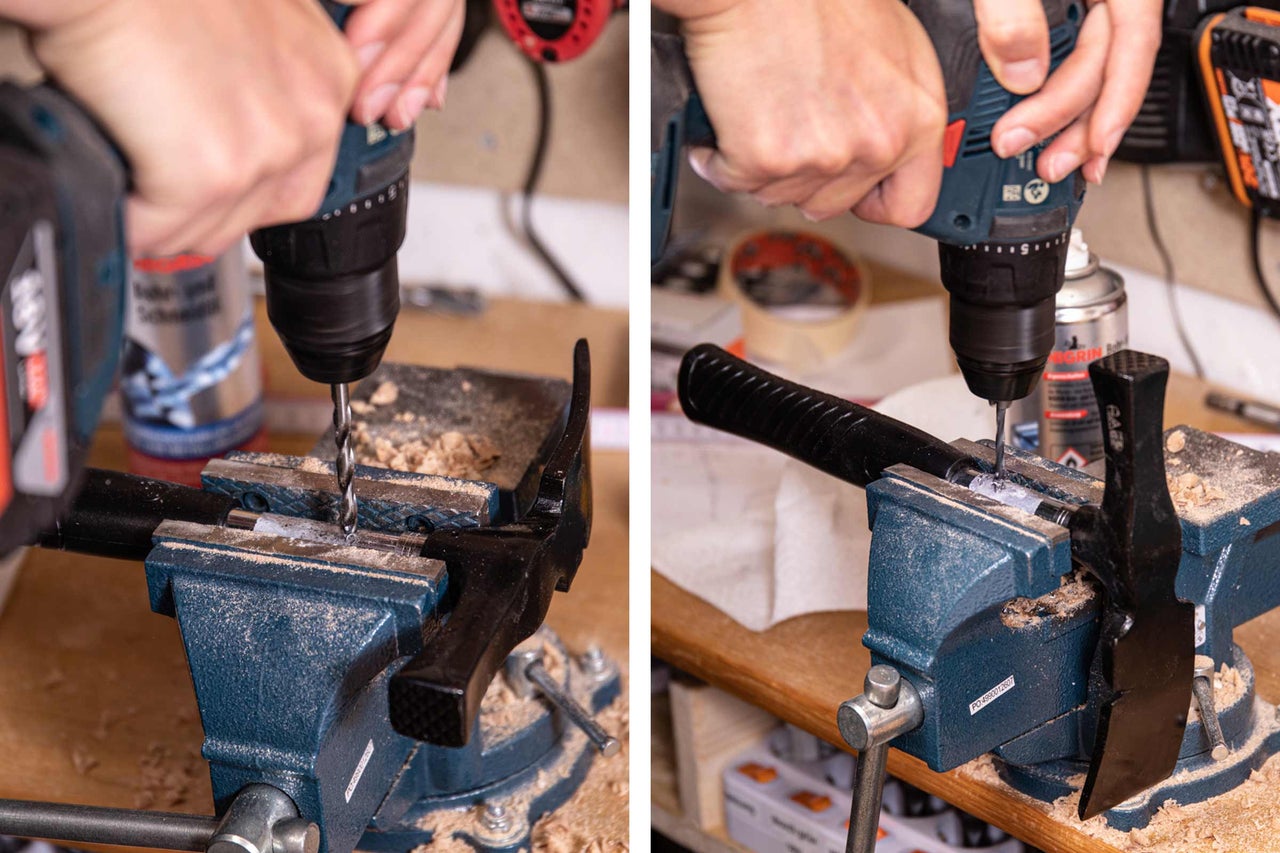

Borra hålen i hammaren
Nu ska du borra två hål i hammaren så att gängstången kan monteras senare.
- Spänn fast hammaren ordentligt i ett skruvstäd.
- Börja med att borra ett hål med 6mm med en metallborr, cirka 5cm från plasthandtaget.
Det är viktigt att hålet ligger parallellt med hammarskaftet. - Borra sedan ett andra hål, ungefär 2,5cm från handtaget, även detta parallellt med skaftet.

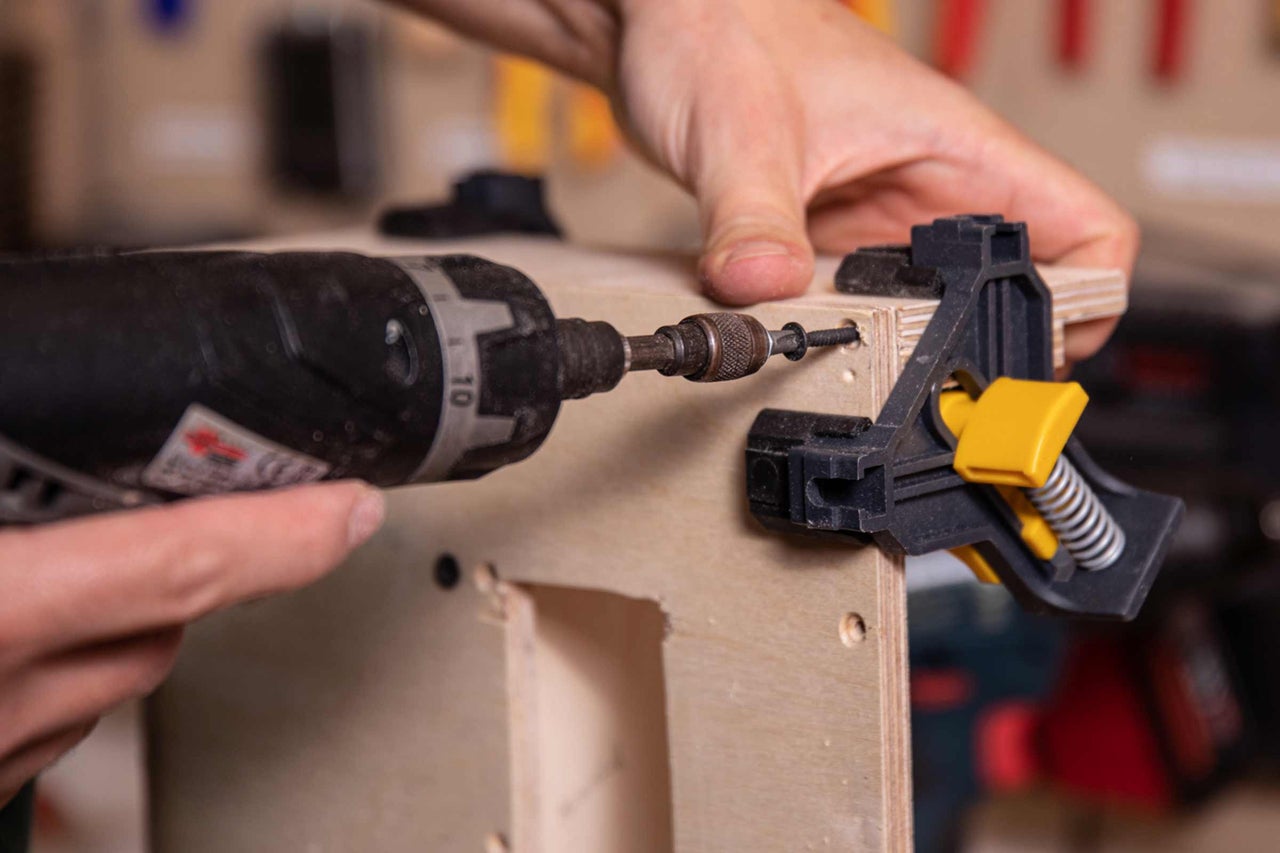

Montera nötknäpparen
Nu börjar det roliga – dags att få ihop själva lådan!
- Börja med bottendelen.
Skruva fast bottenplattan mot den med högra sidoväggen. Se till att plattan ligger kant i kant så att allt linjerar snyggt. - Sätt fast framsidan.
Håll den mot den högra sidoväggen och skruva fast den. - Montera de två bakstyckena.
Dessa ska också fixeras i den högra sidoväggen.
Det kan vara lite pilligt, kläm gärna fast delarna med tvingar så ligger de still medan du skruvar.

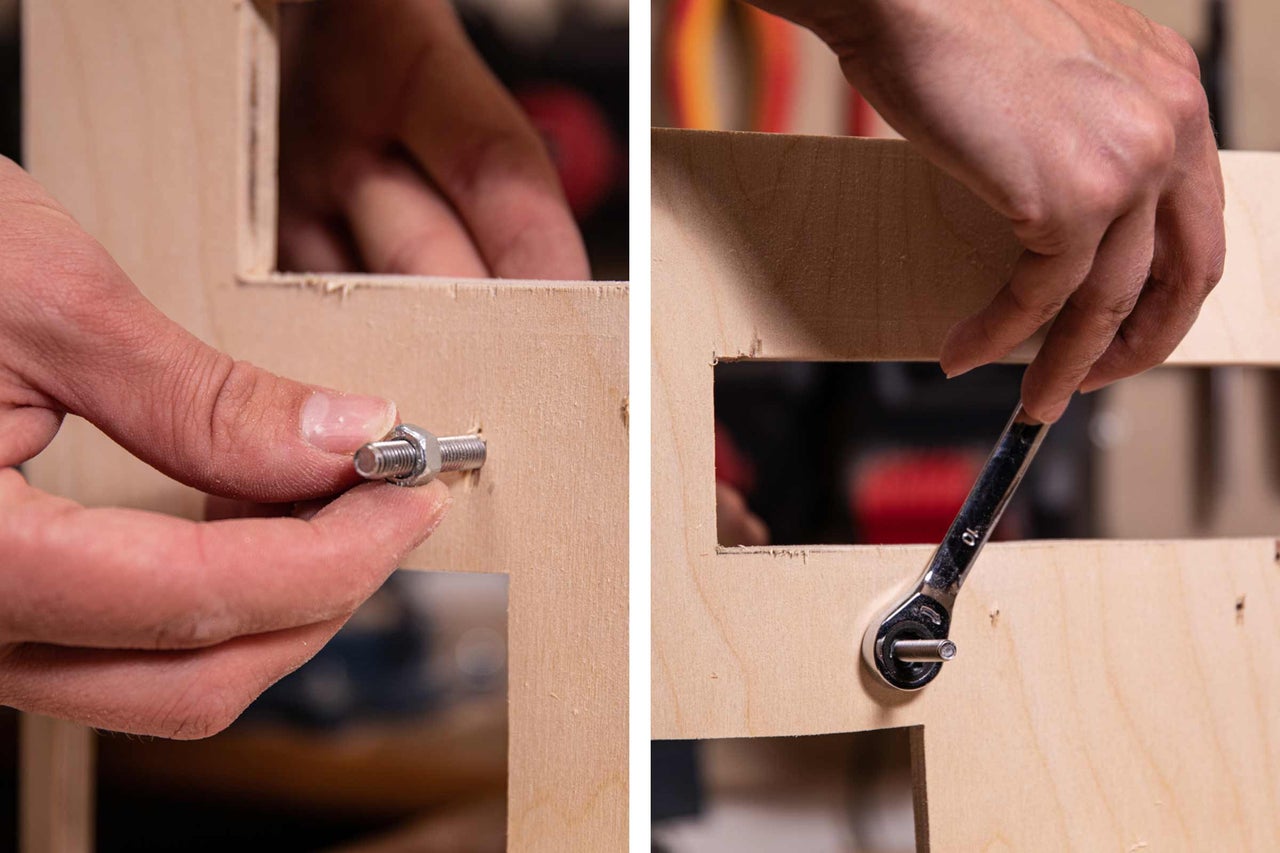

Montera skruvarna för rullarna
Nu ska rullarnas axlar på plats.
- Ta två M6-skruvar och för dem genom de två hålen i den vänstra sidoväggen.
Skruvhuvudena ska vara på utsidan och skruvarna peka inåt i lådan. - Skruva fast en mutter på varje skruv från insidan, dra åt så det sitter.
- Upprepa exakt samma sak på den högra sidoväggen, men bara för det bakre hålet denna gång.
Nu sticker tre skruvar in i lådan, två på vänster sida och en på höger. De ska bära rullarna senare.

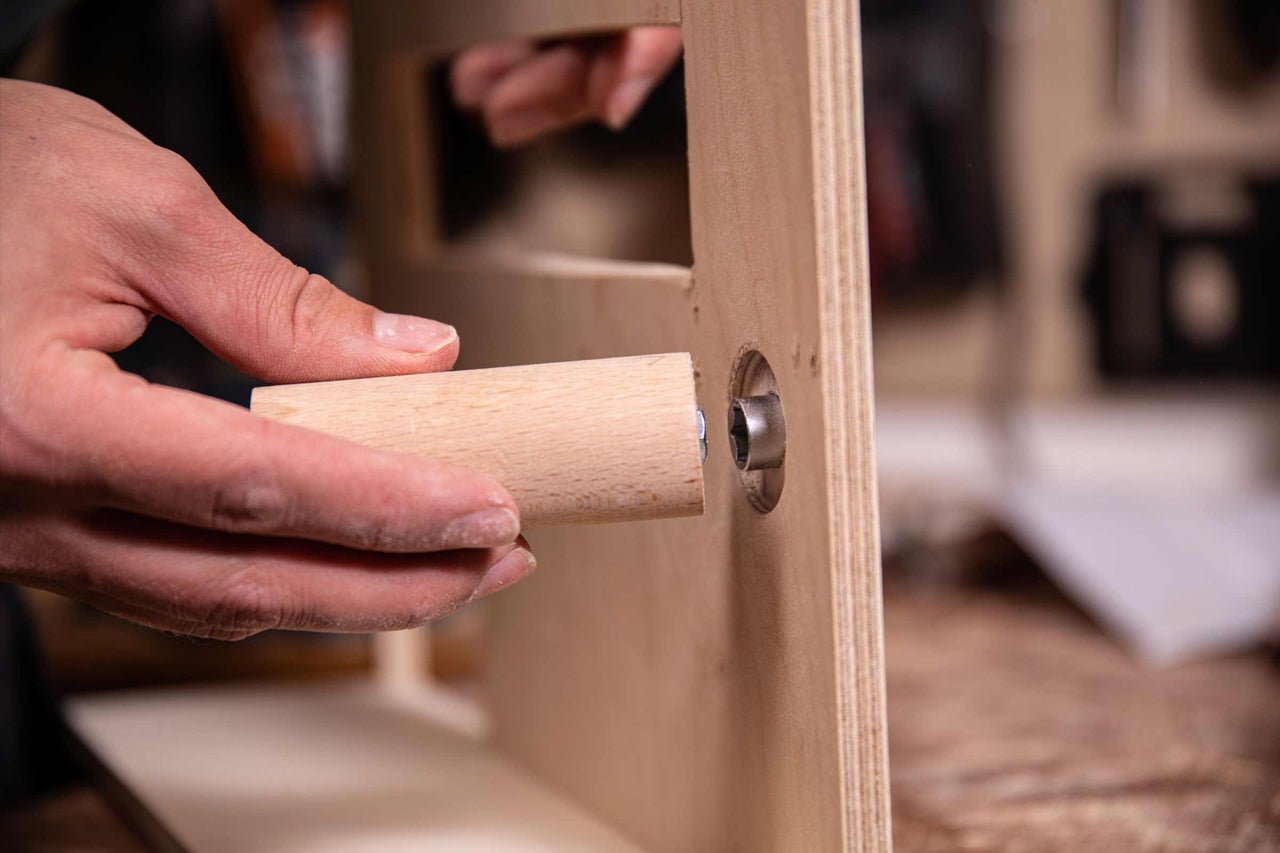

Sätta fast drivrullen
Nu ska du montera själva drivningen.
- För in 1/4" hylsnyckel genom det 14mm stora hålet i den högra sidoväggen.
- Skjut sedan på drivrullen på hylsnyckel-insatsen, på samma sida där du nyss dragit fast skruven i rullen.
- Ta därefter den bakre rullen och trä den på den bakersta skruven.
Se till att rullen löper lätt men utan glapp.

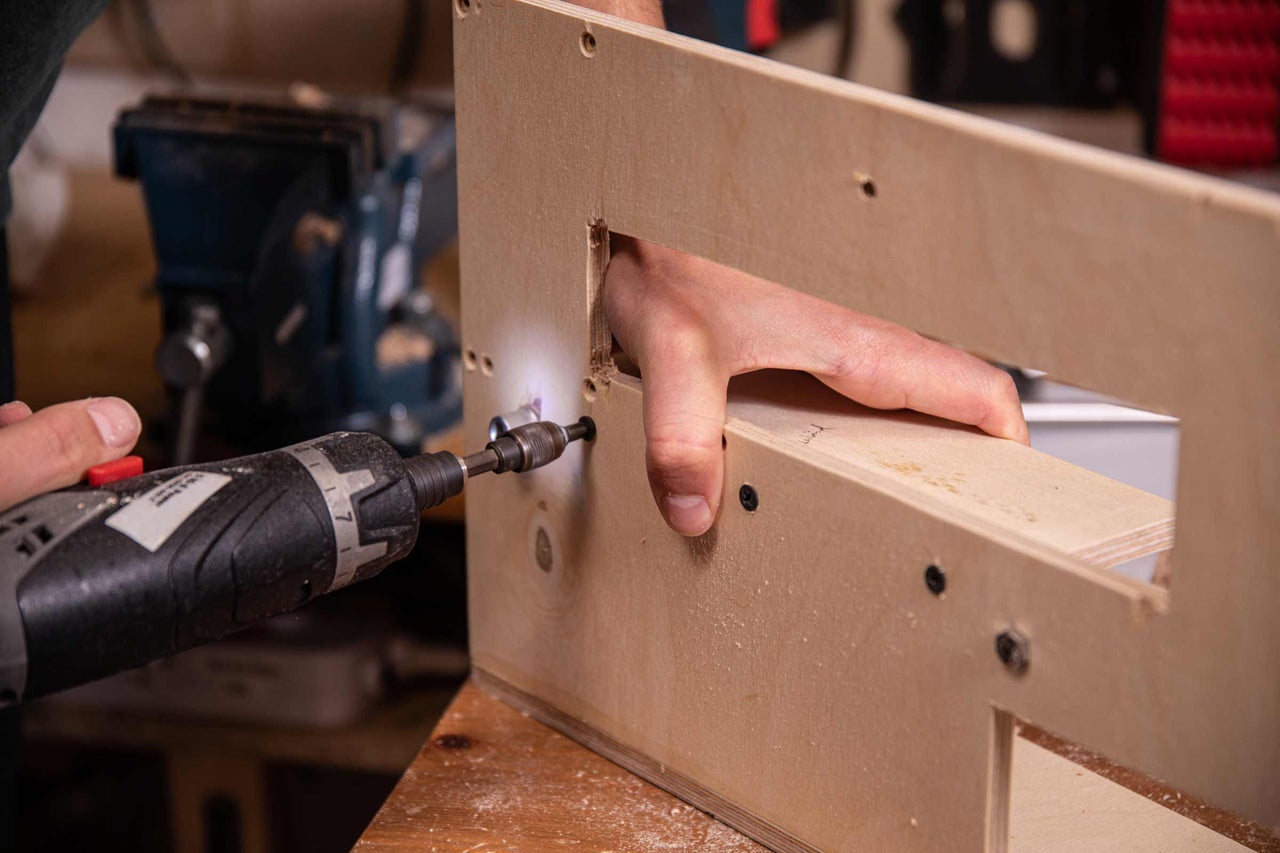

Montera nötknäpparens transportband
Nu ska själva “golvet” för transportbandet på plats, det som nötterna ska rulla fram på.
- Ta brädan som hör till transportbandet.
- Placera den mellan rullarna och håll den kant i kant med sidoväggarna.
- Skruva fast den genom sidoväggarna.
Det kan vara lättast att börja med att sätta en skruv i ena sidan för att fixera brädan och sedan rikta upp den innan du skruvar resten.
När brädan sitter där den ska har du fått en liten “rullbana” att jobba vidare med.

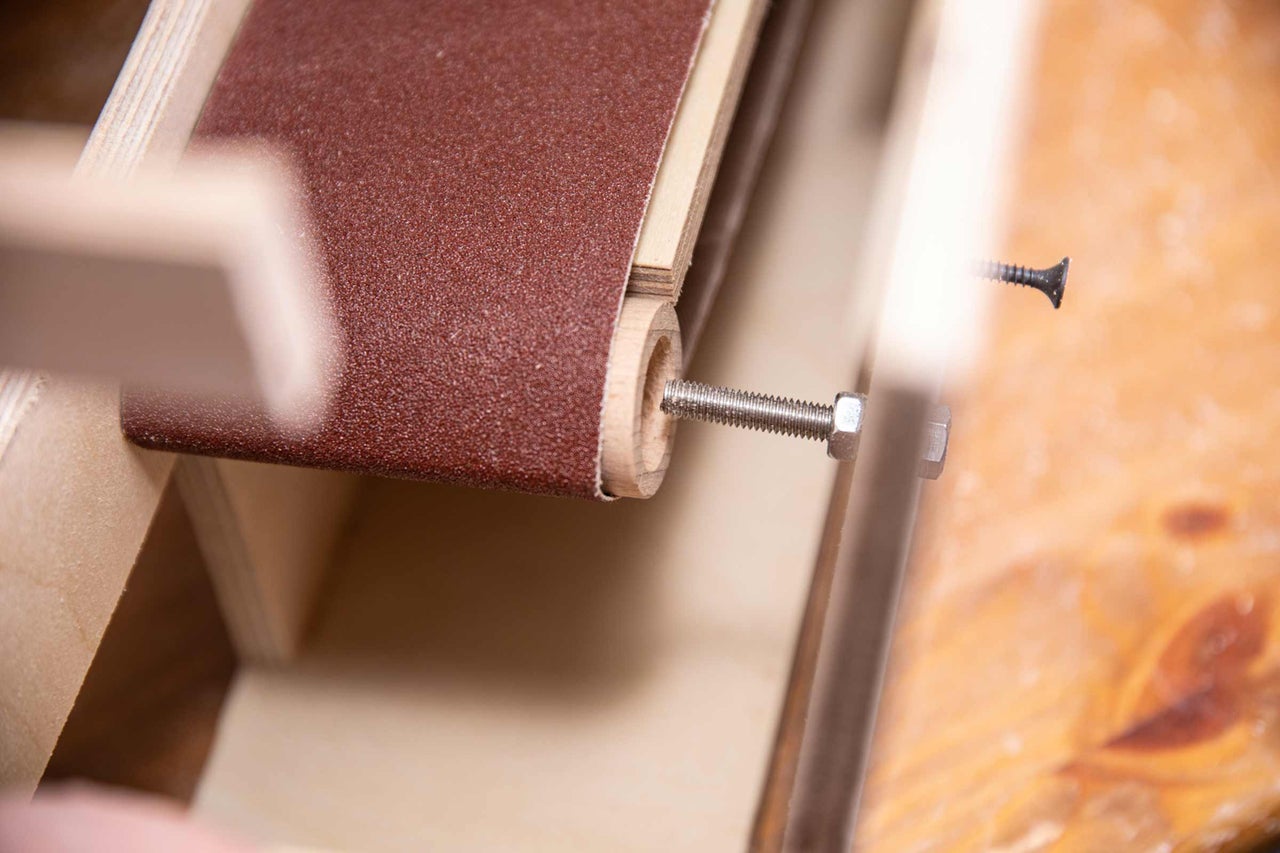

Trä på sandpappret
Nu är det dags att skapa själva bandet!.
- Ta bandslippappret (det ska vara en hel slipremsa som sitter ihop som en slinga).
- Trä det över drivrullen och bakre rullen, precis som när man sätter på ett band på en bandslip.
Se till att slippappret ligger rakt och inte vrider sig. Det ska röra sig lätt men sitta så pass tajt att det inte slirar.

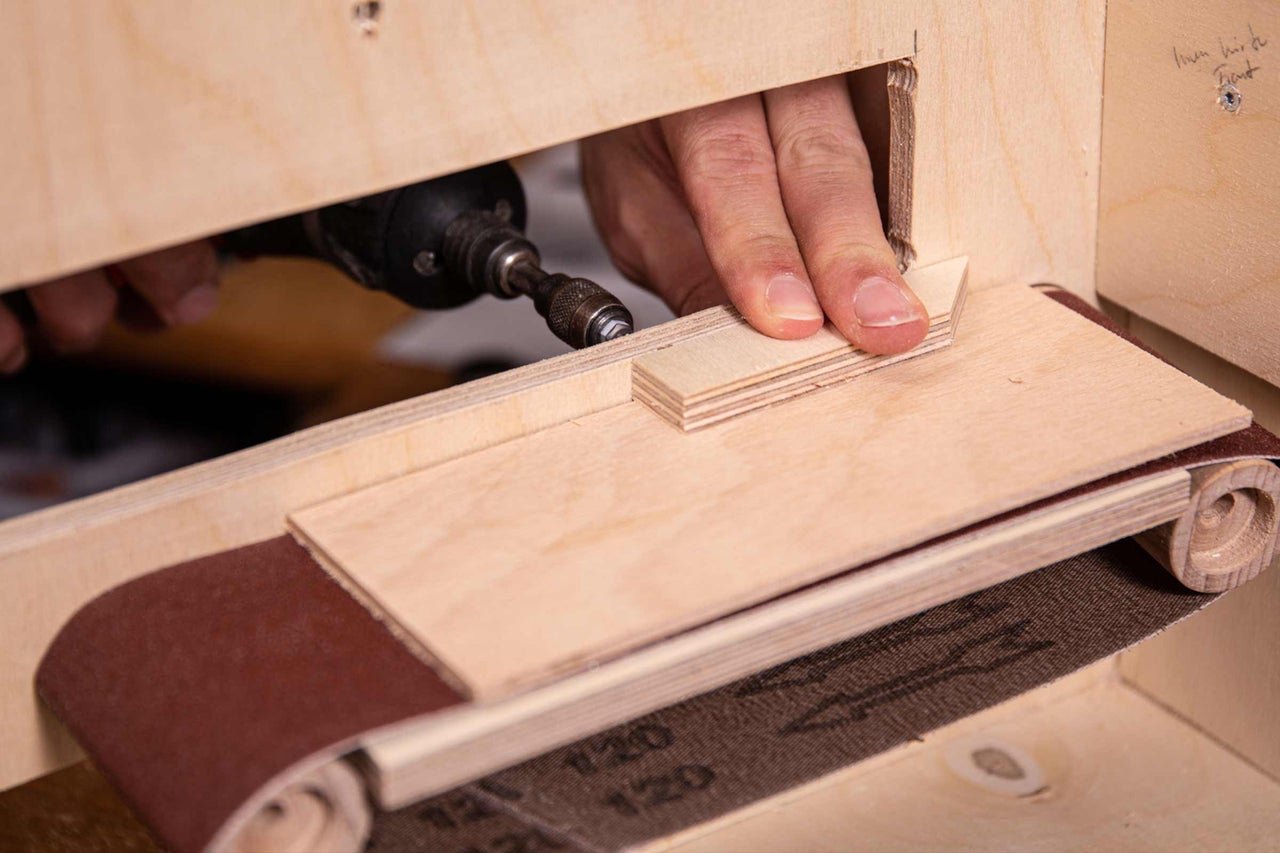

Skruva fast träbitarna
Dessa träbitar fungerar som styrklackar för att hålla bandet på plats.
- Ta de två träbitarna som är kapade i 45° vinkel.
- Placera dem ovanför transportbandet, en på varje sida.
Tips: Lägg en tunn distans (t.ex. en bit kartong) mellan sandpappret och träbiten när du positionerar den.
Då slipper du att träbiten ligger för tight mot bandet och hindrar det från att rulla fritt.
3. Skruva fast båda träbitarna.
När de sitter på plats håller de bandet stabilt när maskinen är igång.

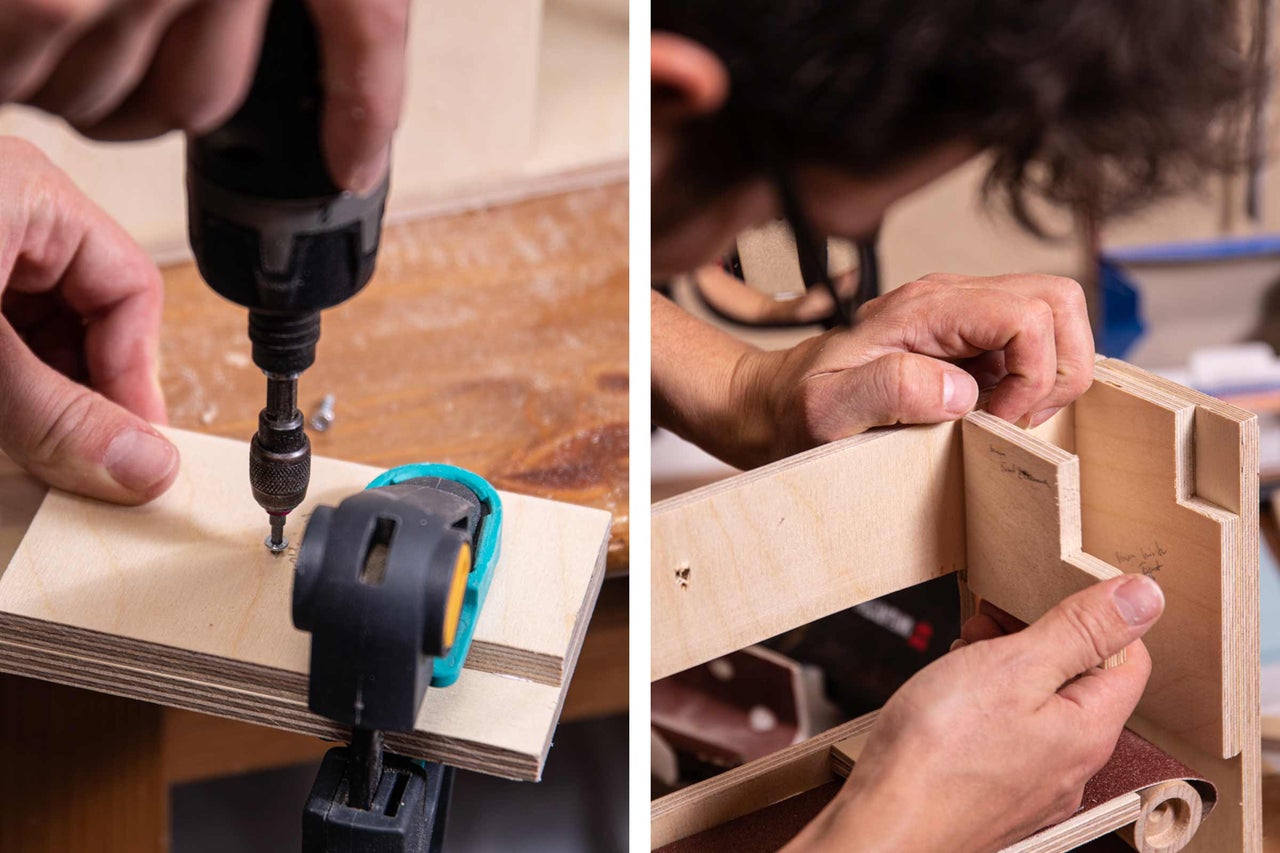

Montera inmatningskanalen
Nu ska nötterna få sin egen “rutschkana” ner mot rullarna.
- Ta de två träbitarna som bildar inmatningskanalen.
- Placera dem mot sidoväggen och bottenplattan så att en liten kanal formas.
- På mallen finns markerade hål, använd dem som guide för att få kanalen helt rätt placerad.
- Håll bitarna på plats och skruva fast dem.
Tänk på att kanalen ska luta svagt framåt så nötterna rullar av sig själva.
Montera den vänstra sidoväggen
Nu börjar din nötknäppare verkligen ta form.
- Ta den vänstra sidoväggen och sätt den på plats mot bottenplattan och front/baksida.
- Innan du skruvar fast den: Dubbelkolla att skruvarna som sticker in från rullarna hamnar exakt i sina hål i sidoväggen. (Det är lite pilligt, men när de ligger rätt är resten lätt).
- Skruva fast sidoväggen ordentligt.
Nu är hela “ramen” stängd och du kan se transportbandet arbeta mellan väggarna.

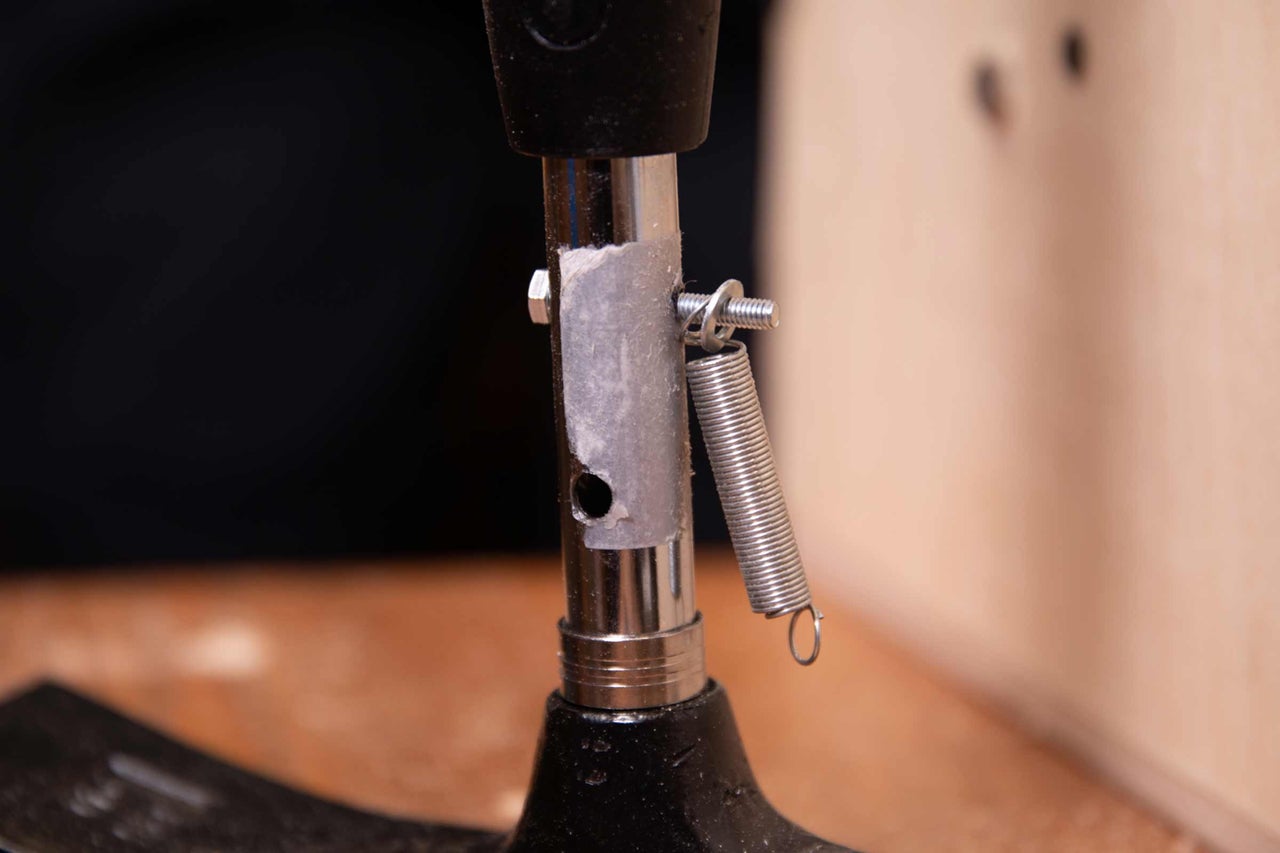

Montera fjädern på hammaren
Dags att ge hammaren sin slagkraft.
- För en skruv genom det övre hålet på hammarens stålfäste, skruven ska peka mot slagyta/bort från handtaget.
- Trä på fjädern på skruven.
- Sätt dit en bricka och skruva fast muttern tills fjädern sitter stabilt men ändå kan arbeta upp och ner.
Nu kan hammaren fjädra tillbaka efter varje slag, helt nödvändigt för att nötknäpparen ska funka smidigt.

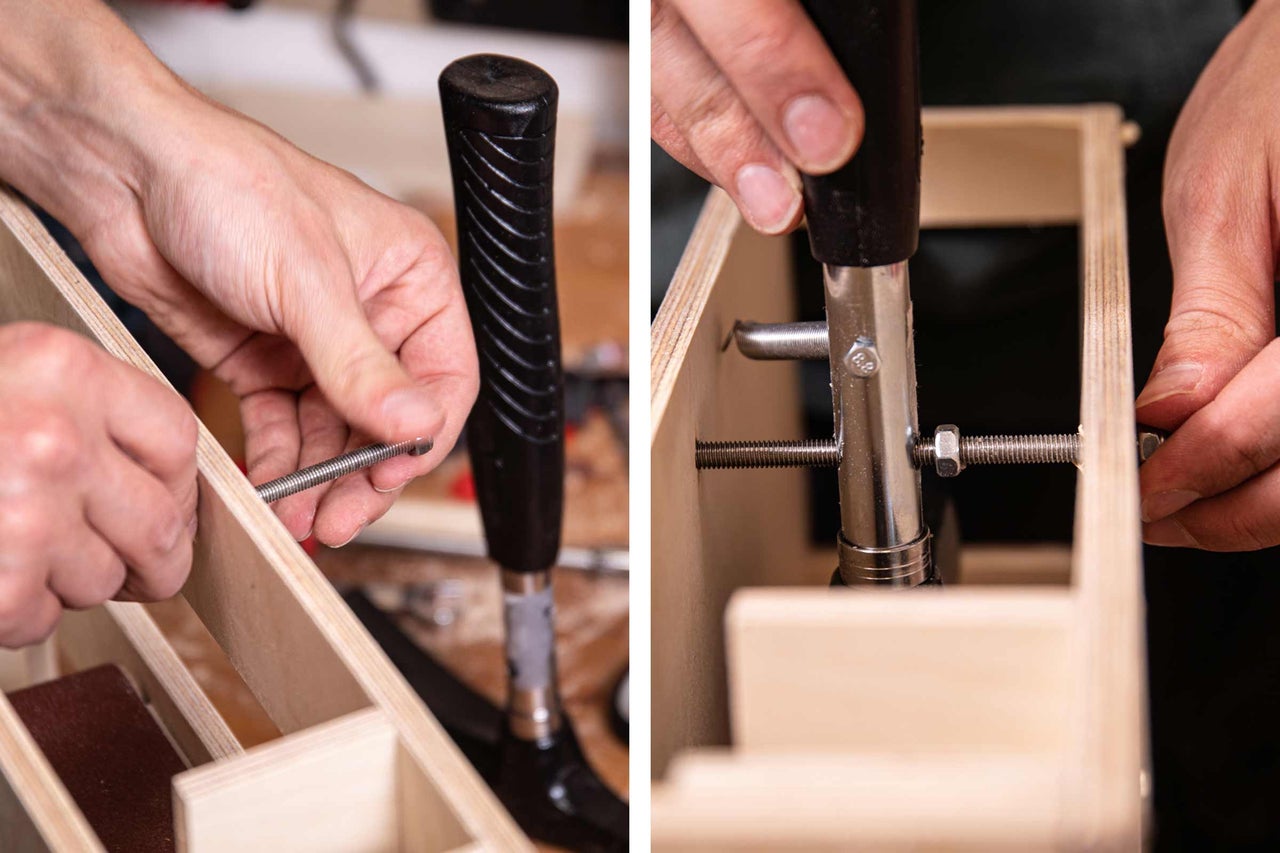

Trä igenom gängstången
Nu ska hammaren på plats ordentligt och gängstången fungerar som dess axel.
- Börja med att skruva fast en låsmutter på ena änden av gängstången. Den hindrar stången från att glida igenom väggen.
- För in gängstången genom hålet i den ena sidoväggen.
- Skruva på en mutter på insidan, den här håller fast stången när allt sitter ihop.
- Trä sedan på hammaren på gängstången.
- Skruva på ytterligare en mutter på andra sidan om hammaren. (Dessa två muttrar låter dig finjustera hammarens position senare).
- För nu ut gängstången genom hålet i den motsatta sidoväggen.
- Avsluta med att skruva fast en låsmutter på utsidan.
Justera därefter läget så att hammaren hamnar mitt i öppningen genom att vrida på muttrarna tills allt sitter perfekt.

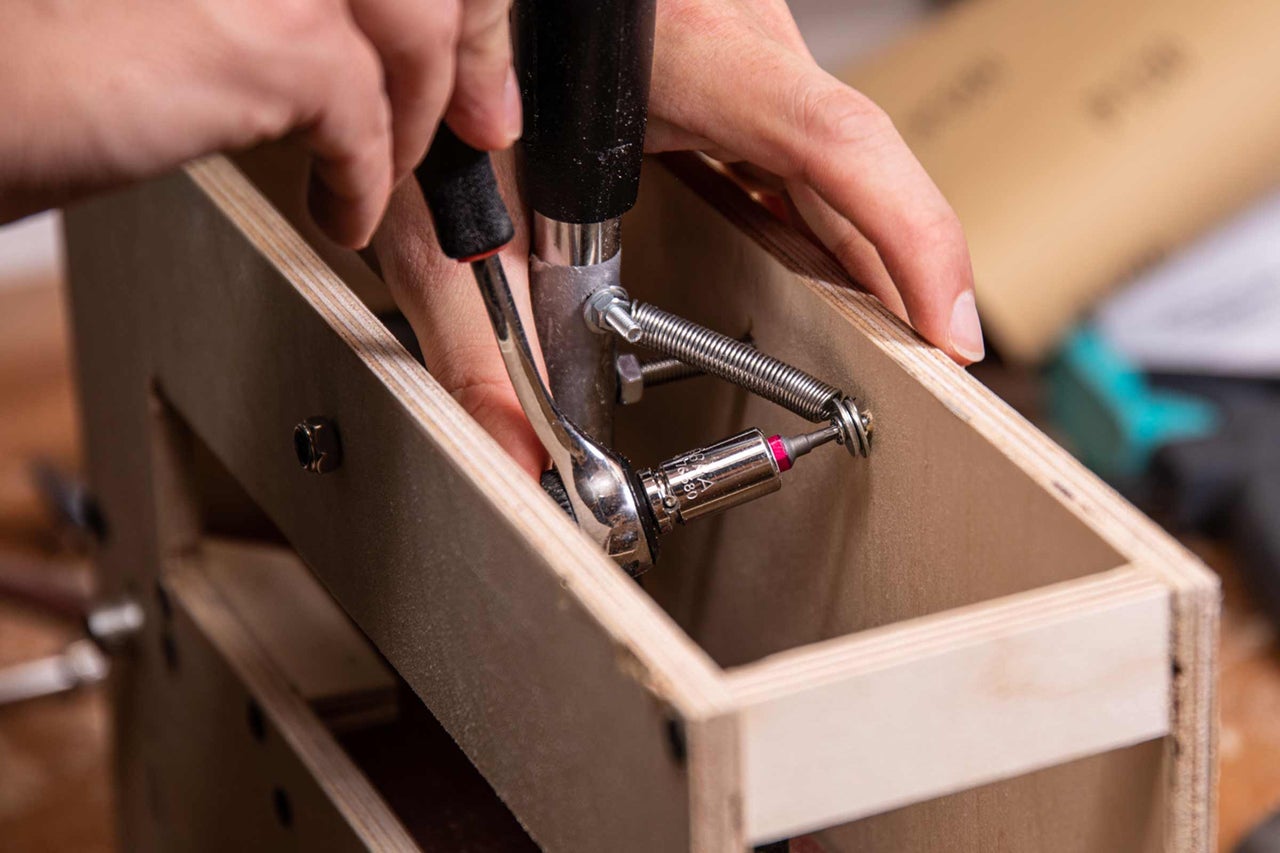

Spänn fast fjädern
Nu ska hammaren få sin återfjädring.
- Vinkla hammaren så att den ligger nästan horisontellt.
- Fäst fjäderns andra ände i skruven på sidoväggen och dra åt.
- Justera så att fjädern är tillräckligt spänd för att kunna hålla hammaren kvar i horisontellt läge, den får inte hänga eller slacka.
Det här momentet kan kräva lite pill men när fjädern sitter rätt känns hammaren både lätt och kraftfull att använda.

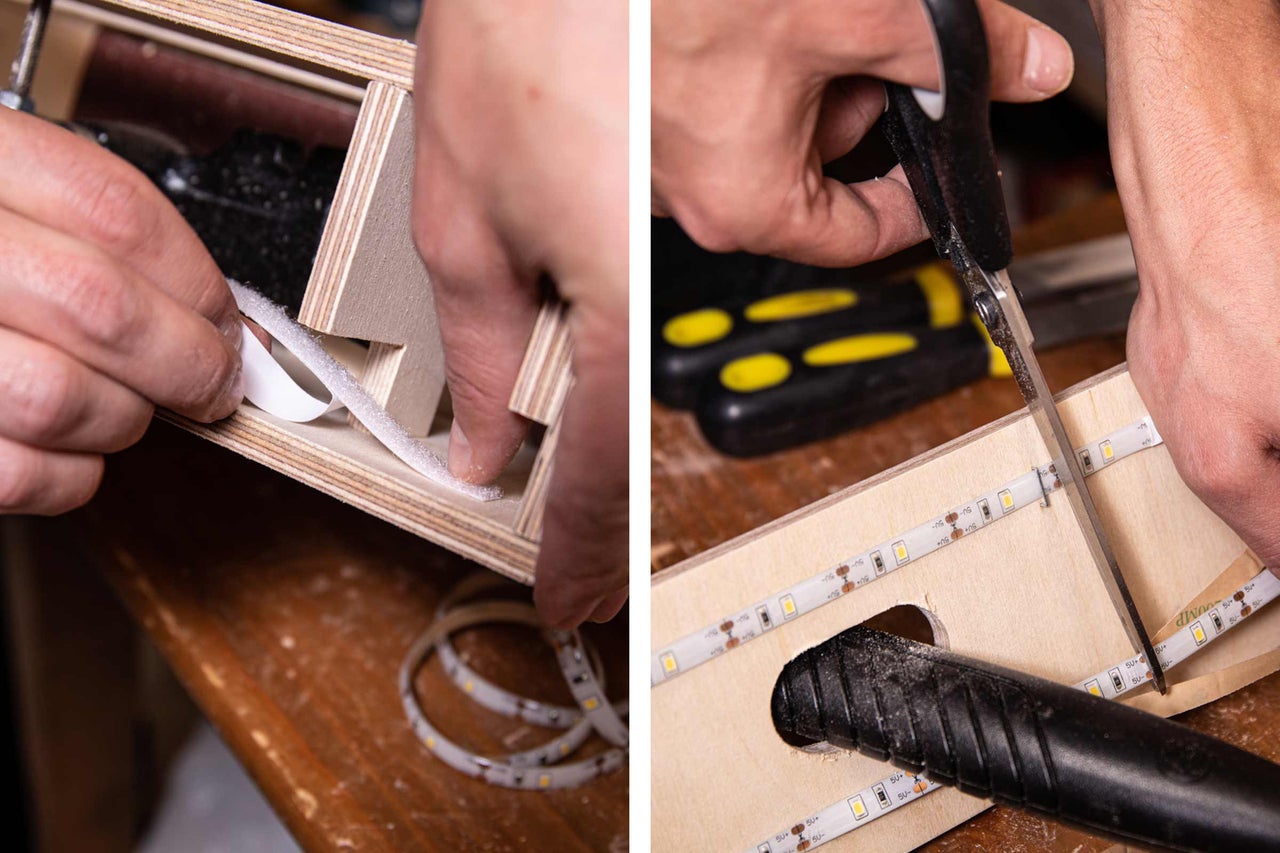

Fäst lock och belysning
Nu ska allt snyggas till och få det där lilla extra.
- Ta locket och för in hammarens handtag genom det förborrade hålet.
- Tryck locket på plats och skruva fast det.
- Placera LED-listen i det lilla urtaget. Dubbelhäftande tejp gör det enkelt att ta bort ljuslisten om du behöver.
- Dra LED-listen längs insidan av locket. Klipp av överflödig list om det behövs.
Perfekt – nu är din nötknäppare både funktionell och riktigt stämningsfull!

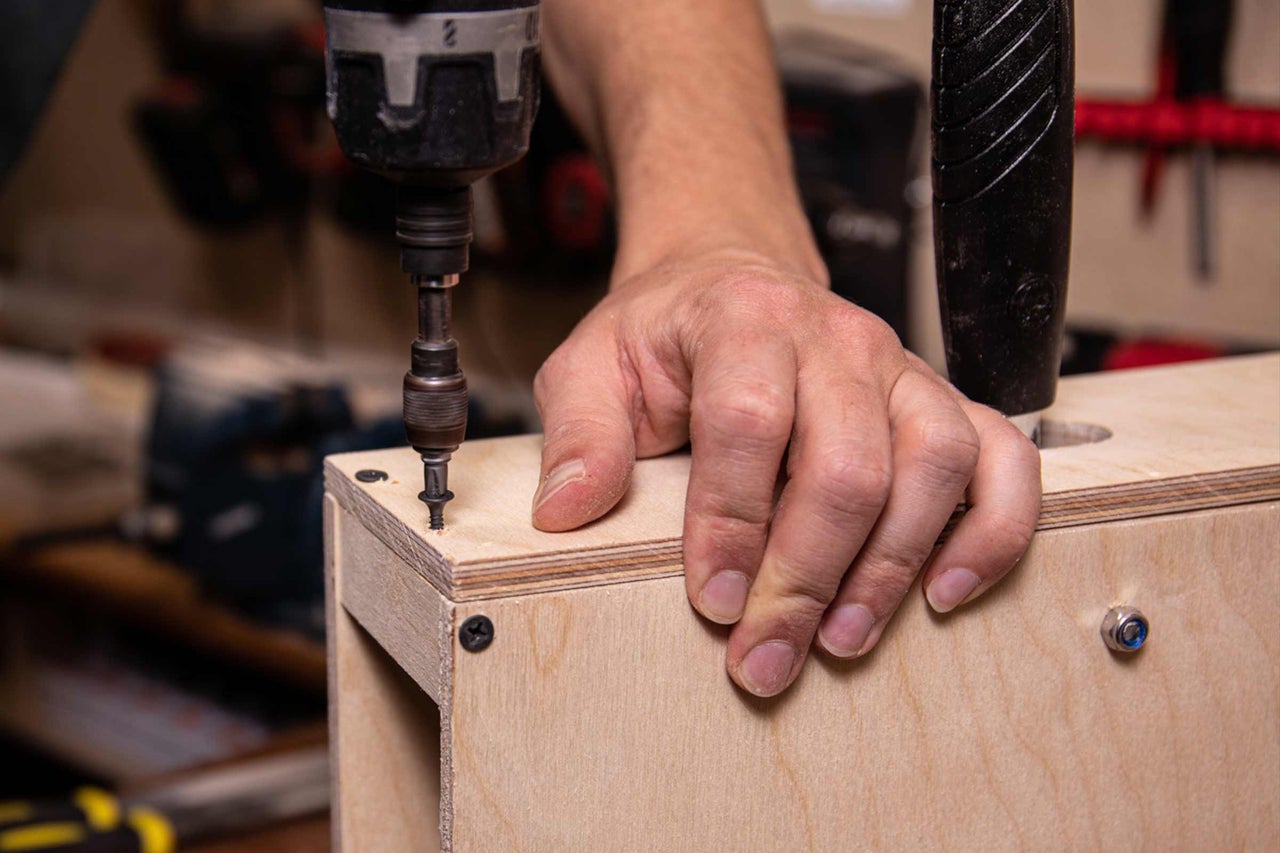

Skruva fast nötknäpparens lock
Nu är det dags att stänga igen bygget.
- Placera locket på plats så att alla kanter ligger rätt.
- Håll det ordentligt på plats (en tving kan vara smidigt här).
- Skruva fast locket med de förborrade hålen.

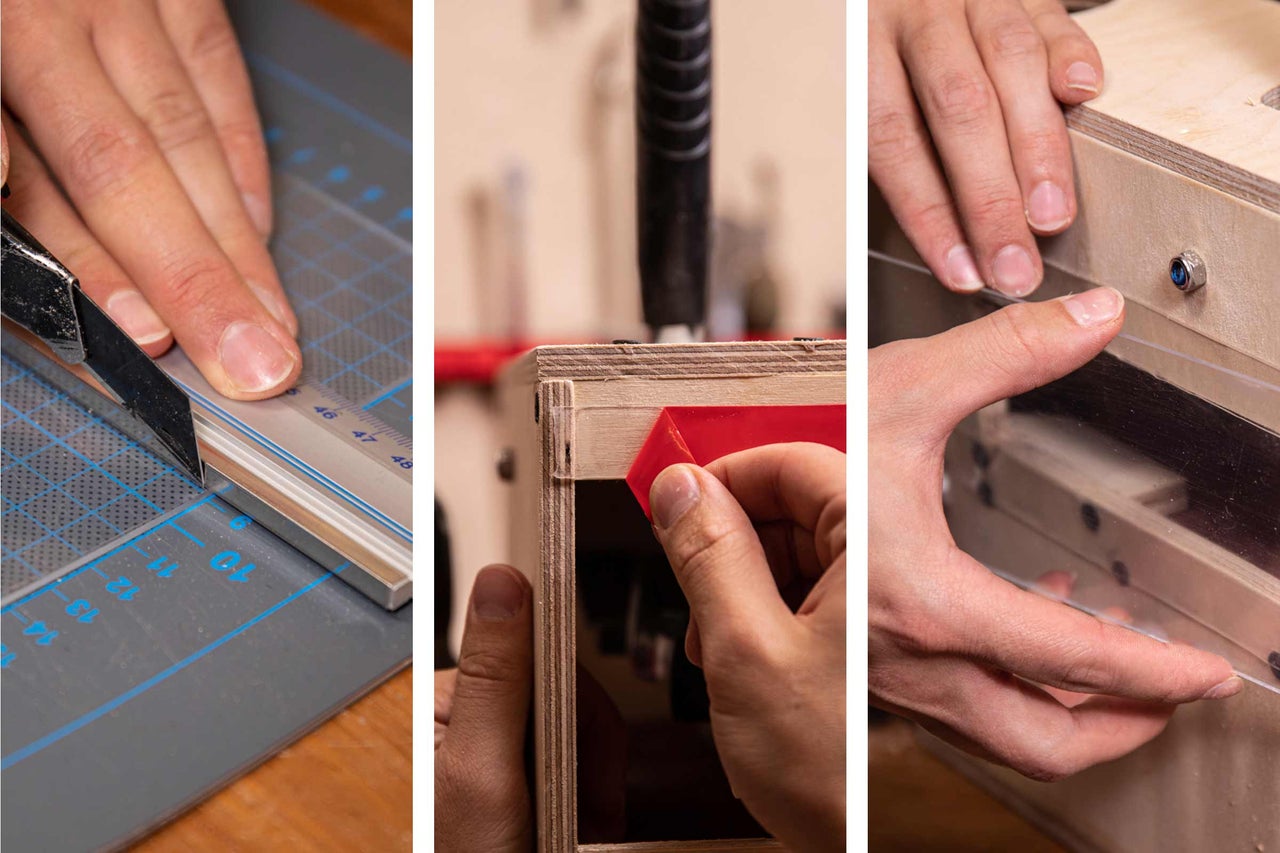

Limma fast skivorna
Nu ska fönsterskivorna monteras så du får ett rent och snyggt avslut.
- Skär till skivorna efter mallen. Ett skärunderlag och en brytbladskniv gör jobbet enkelt och precist.
- Sätt dubbelhäftande tejp runt hela urtaget för fönstret, både på sidan och baksidan.
- Placera skivorna mot tejpen och tryck fast ordentligt så att de sitter helt plant mot underlaget.
Tips: Vill du dölja skivornas snittytor? Dra en remsa svart tejp runt kanterna, det ger ett riktigt proffsigt resultat.

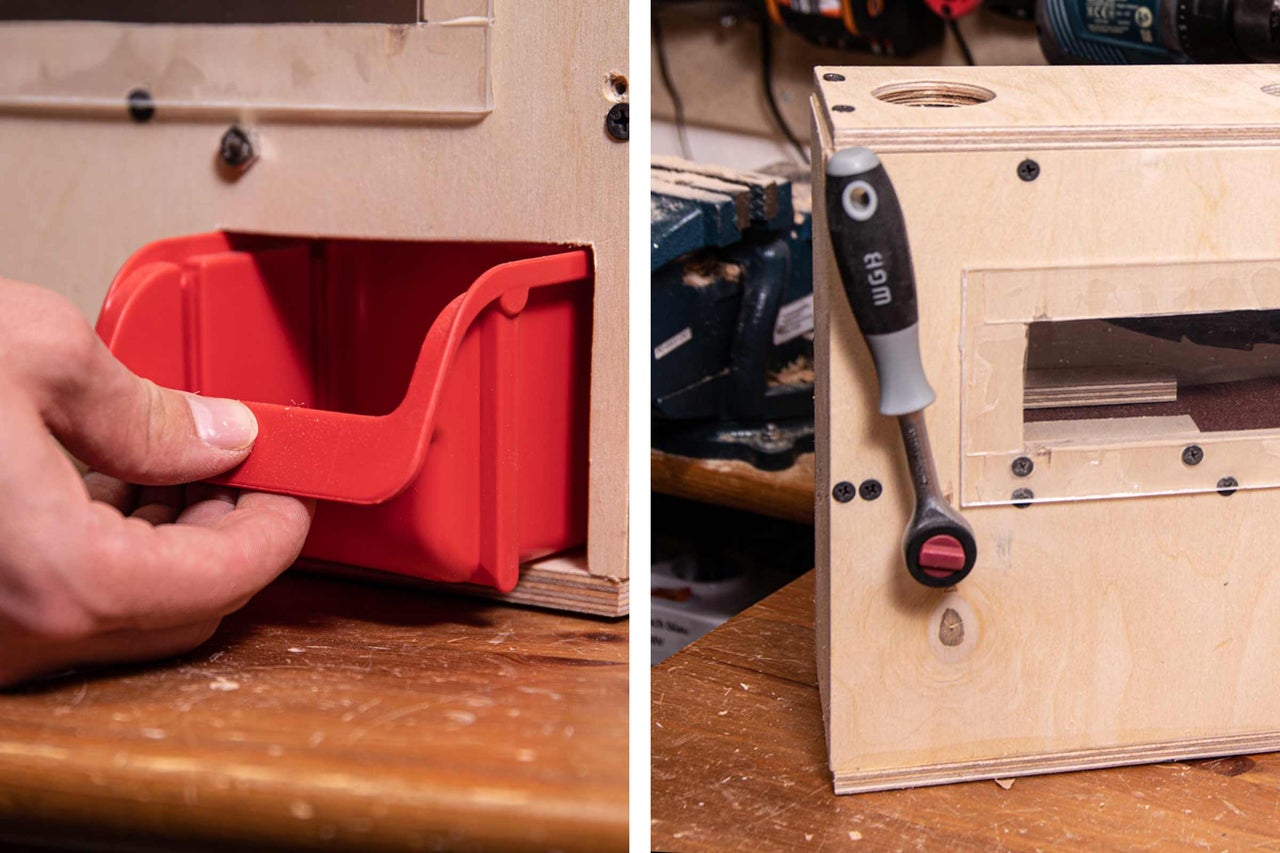

Slutför nötknäpparen
Nu återstår de sista detaljerna som gör hela bygget komplett.
- För in lådorna i sina fack.
- Fäst spärrskaftet på hylsnyckelinsatsen för drivningen.

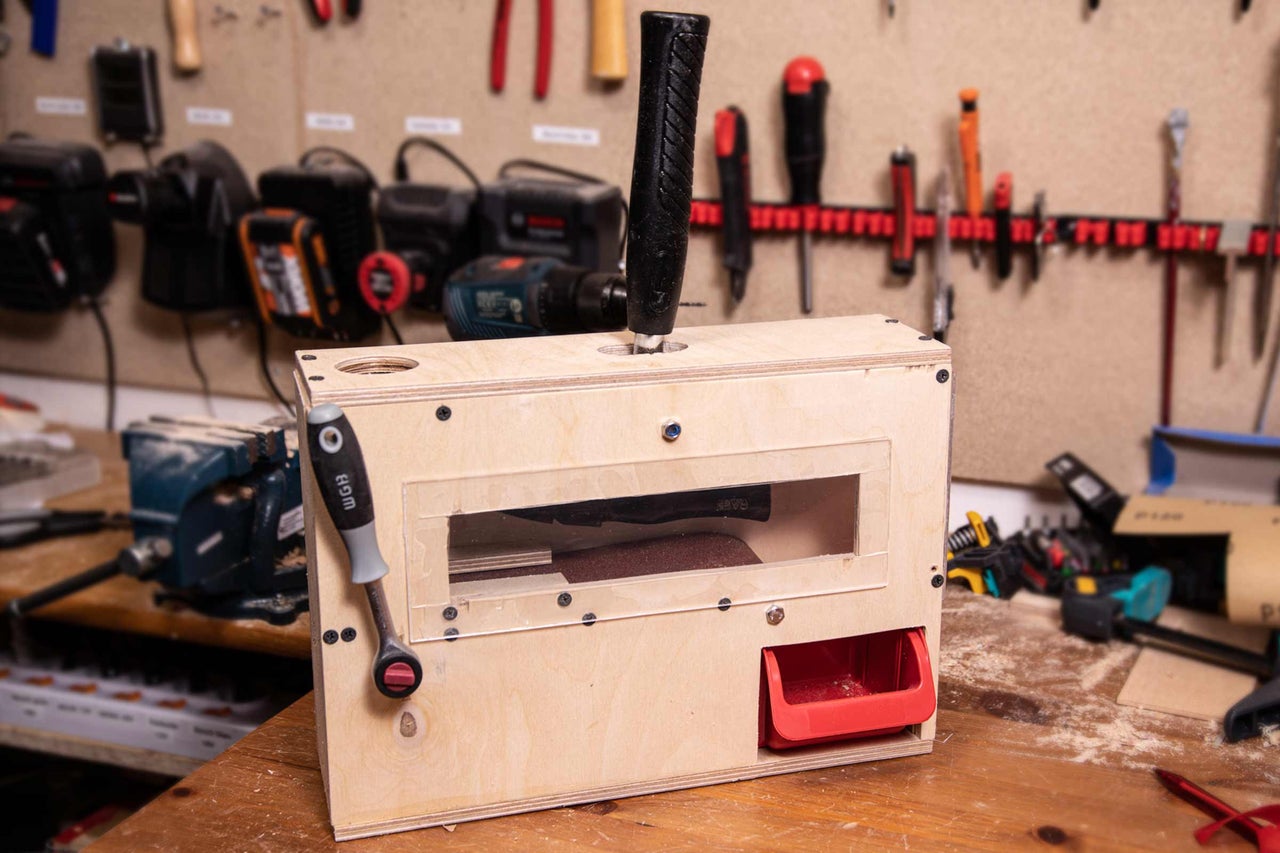

Din egen HORNBACH-nötknäppare är färdig, byggd med både precision och stolthet.
