Vilka stålprofiler behöver jag till vad?

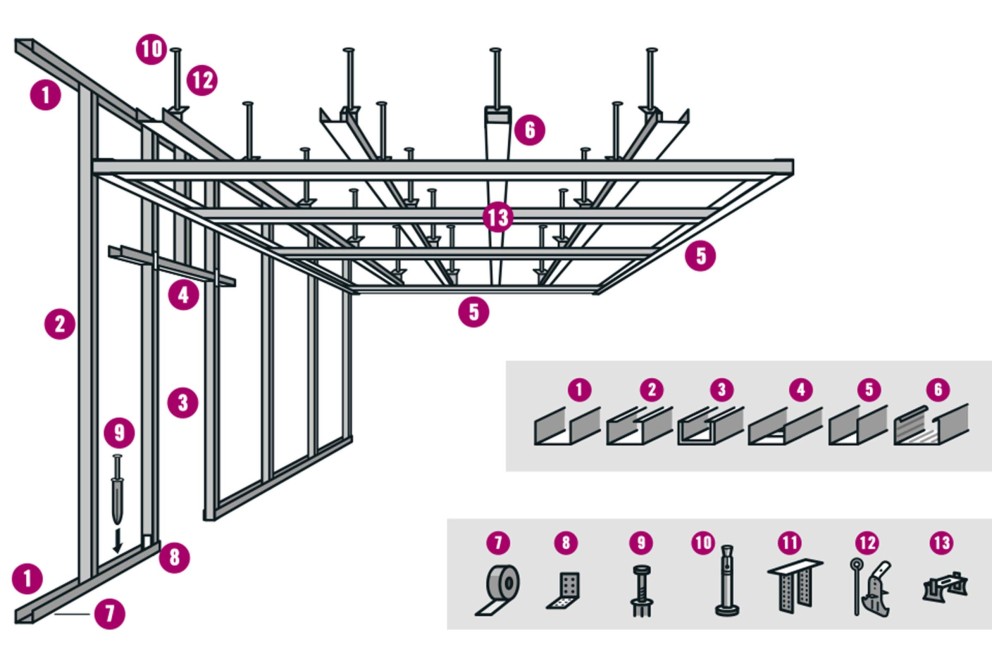

När du ska bygga en innervägg med stålreglar för gipskonstruktion finns det olika typer av profiler som du använder dig av. De två vanligaste profilerna är U-profiler och C-profiler. U-profilen är den du fäster i golv och tak, och C-profilen är den du sedan ställer mellan U-profilerna. Nedan hittar du en översikt över alla stålprofiler och tillbehör som du kan behöva ha när du bygger innerväggar med stålreglar.

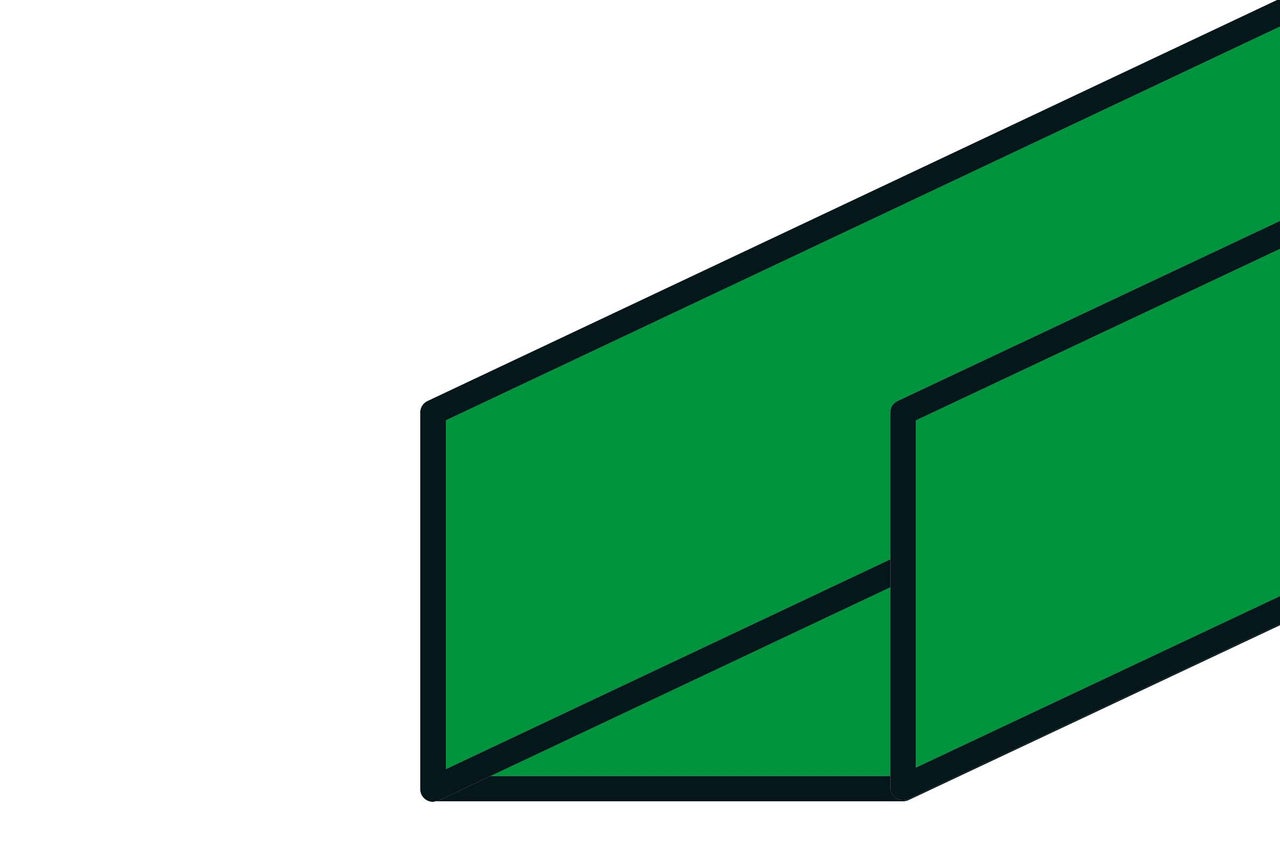

1. UW-ramprofil för konstruktion av icke-bärande mellanväggar.
2. CW-ställningsprofil att ställa ner i UW-profilerna.
3. UA-stabiliseringsprofil som dörrpost för en stabil dörrkonstruktion.
4. Dörröverstycke för fäste av dörrkarmen.
5. UD-vägganslutningsskena för montering i höjd med det sänkta taket.
6. CD-takprofil som grundprofil och bärande skena vid nedsänkning av tak.
7. Tätningsband att fästa på UW-ramprofilen, CW-profilen vid vägganslutningen och UD-väggmonteringsprofil i taket.
8. Insticksvinkel till dörrposten att förbinda UW-profilen med UA-stabiliseringsprofilerna.
9. Inskruvningsplugg för fäste av UW- och CW-profilerna på golvet, i taket och på väggen.
10. Takspik för fäste av taksystem i betongtak.
11. Direkthängfäste för CD-takpofiler och träreglar (används inte i exemplet).
12. Snabbhängfäste för fäste av CD-takprofiler. Snabbhängfästet består av en tråd med ögla och det egentliga hängfästet.
13. Kryssförbindelser håller samman CD-grundprofilerna och de bärande profilerna.

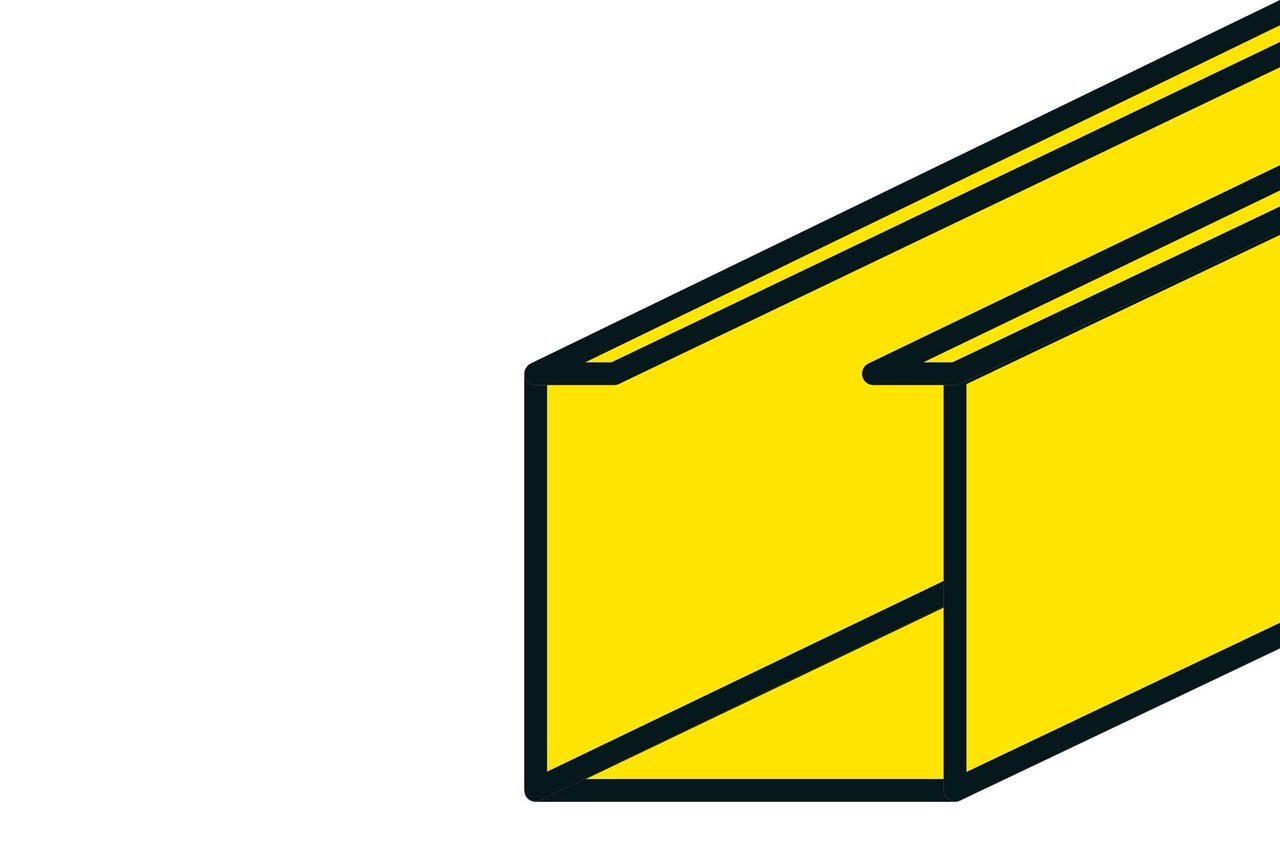

- C-formad
- Att ställa i UW-ramprofilen
- H-formade stansningar för de elektriska installationerna
- U-formad
- Används som dörrpost till stabila dörrkonstruktioner
- Används även till väggmonterade badrumsinredningar
Tips:
Sätt en markering över båda profilerna omedelbart efter att du har riktat in dem. Då kan du snabbt och säkert kontrollera att ingen CW-profil har förskjutit sig innan du sätter på gipsskivor.
Bygga in en dörr – rekommenderade mått
Har du planer på att bygga en ny vägg med dörr? Måtten på standarddörrar är baserade på ett modulsystem på jämna decimeter. Exempelvis 8x21, där bredden skrivs ut före höjden. Modulmåttet avser hålet i väggen. Dock är det att rekommendera att lägga på en extra centimeter, då det annars kan bli lite väl precist. Om du exempelvis köper en dörr med modulmåttet 8x21 bör väggöppningen vara 810x2110mm. Karmens yttermått är cirka 10mm mindre än modulmåttet. Detta för att ha utrymme för att kunna justera och isolera mellan karm och vägg. I tabellen nedan hittar du de vanligaste modulmåtten och rekommenderad väggöppning.
| Modul | Väggöppning | Dörrbladsmått | Karmyttermått |
|---|---|---|---|
| 7x20dm | 710x2010mm | 625x1940mm | 690x1990mm |
| 7x21dm | 710x2110mm | 625x2040mm | 690x2090mm |
| 8x20dm | 810x2010mm | 725x1940mm | 790x1990mm |
| 8x21dm | 810x2110mm | 725x2040mm | 790x2090mm |
| 9x20dm | 910x2010mm | 825x1940mm | 890x1990mm |
| 9x21dm | 910x2110mm | 825x2040mm | 890x2090mm |
| 10x20dm | 1010x2010mm | 925x1940mm | 990x1990mm |
| 10x21dm | 1010x2110mm | 925x2040mm | 990x2090mm |
